§ 44. ОПТИЧЕСКИЕ ДЕЛИТЕЛЬНЫЕ ГОЛОВКИ
§ 44. ОПТИЧЕСКИЕ ДЕЛИТЕЛЬНЫЕ ГОЛОВКИ
Для точных угловых делений заготовок при их обработке и для проверки точности различного рода угловых деталей широкое применение получили оптические делительные головки.

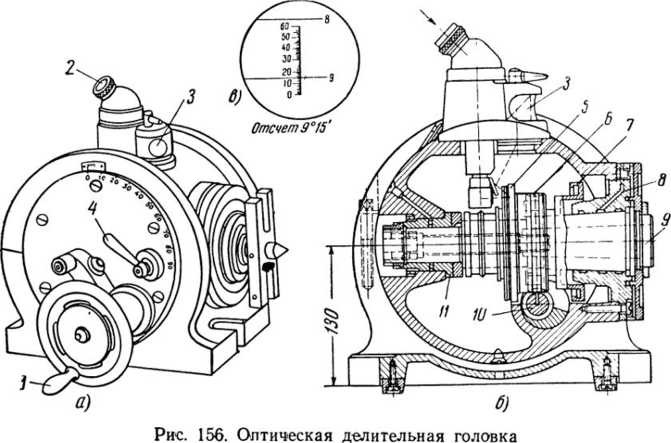

Общий вид и схематический разрез оптической головки показаны на рис. 156, а и б. Стеклянная круговая шкала 5 с ценой
деления 1° жестко укреплена на червячном колесе 6, надетом на шпиндель 9 головки, вращающийся в двух подшипниках 8 и 11. Червячное колесо 6 приводится во вращение червяком 10. связанным с маховичком 1. Червячное колесо 6 может быть застопорено’ в любом положении рукояткой 4, связанной с прижимной шайбой 7. Червяк 10 и червячное колесо 6 служат только для поворота шпинделя, и погрешности их не оказывают влияния на точность работы головки. Углы поворота отсчитывают по круговой шкале 5 с помощью отсчетного микроскопа 2, окуляр которого помещен вне корпуса головки. В поле зрения окуляра помещена шкала, разделенная на 60 частей с ценой деления V (рис. 156, в).
Эти деления видны в окуляр настолько крупными, что при некотором навыке по ним можно отсчитывать четверти минуты.
Круговая шкала освещается лампочкой сквозь призму 3, помещенную вне корпуса головки.
Если задан центральный угол а между осями фрезеруемых канавок, то угол поворота шпинделя головки равен а.
Если задано число делений, приходящихся на полный оборот детали, то угол поворота шпинделя головки определяется по формуле (25):
где а — угол поворота шпинделя головки в градусах; z — заданное число делений.
По материалам книги “Основы фрезерного дела С.В.Аврутин 1962г.”
