G-3750 – чпу станок с большим рабочим полем

ЧПУ фрезерный станок G-3750
для создания крупногабаритных моделей, пресс форм, изделий из металла, камня, пластика, пенопласта, дерева

Промышленный шпиндель HSD (Италия) с керамическими подшипниками!

Жидкостное или воздушное охлаждение

Различные варианты мощности шпинделя:

– без автосмены инструмента 5.5 – 13 кВт

– с автосменой инструмента 5.5 – 30 кВт

Цельносварная массивная стальная станина
Собственная разработка, Ростов-на-Дону

Толщина стальных труб прямоугольного сечения толщиной 15 мм с усилением в местах сопряжения

Конструкция станины, созданна с учетом возникающих механических напряжений, исключает ее деформацию. Устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Обработка станины на портальном ЧПУ станке обеспечивает точные геометрические размеры.

Промышленный электрошпиндель

Производство HSD (Италия)

В шпинделях компании HSD установлены специальные керамические подшипники высокого класса точности, благодаря высокой твердости и способности керамики выдерживать температуры, они служат в 5-10 раз дольше, чем стальные. Также эти подшипники проектируются для выдерживания высоких боковых нагрузок, которые всегда присутствуют при фрезерной обработке. Подшипниковые узлы, защищёны от пыли, в связи с чем не требуется смазка и чистка шпинделя на протяжении всего срока эксплуатации.
– Мощность шпинделя в зависимости от модели от 5.5кВт до 30кВт
– Высокая частота вращения 18 000 об/мин
– Жидкостное охлаждение
– Высокий уровень надежности.
– Низкий уровень шума.
– Долговечность.

* Возможна замена на шпиндель с автоматической сменой инструмента (дополнительная опция)

Серводвигатели перемещения по осям X,Y и Z:

Производство Delta, Тайвань
Короткое время разгона и торможения.
Качественный энкодер для высокоточного позиционирования и обработки
Для надежной фиксации оси Z по высоте в выключенном положении используется серводвигатель с управляемым электромагнитным тормозом.

Преимущества серводвигателей по сравнению с шаговыми двигателями
1. Возможность контролировать реальную траекторию. Для обеспечения точности мы используем прецизионные датчики обратной связи углового или линейного перемещения. В случае возникновения дополнительного напряжения на рабочий инструмент программно-аппаратный комплекс компенсирует возникающую погрешность в режиме реального времени, базируясь на показаниях датчика.
В сравнении на шаговых двигателях дополнительное напряжение на рабочий инструмент приводит к пропуску шагов, что в свою очередь приводит к возникновению дополнительной погрешности, которую невозможно компенсировать.
2. Большая мощность, а следовательно возможность развивать высокую скорость и достаточные усилия. Высокая скорость переездов позволяет сэкономить от 30 до 70 процентов времени в зависимости от размеров рабочего поля
3. Возможность работать в режиме непрерывного реза, т.е. замедлять или ускорять систему без полной остановки, что позволяет получить гладкую кривую при резе на большой скорости. Это повышает производительность, качество работы, уменьшается износ комплектующих станка.

Планетарный редуктор перемещения по осям:

– Масло в редукторы заливается заводом-изготовителем на весь срок службы, соответственно для редуктора не требуется техническое обслуживание
– Большой момент вращения
– Высокоэффективная трансмиссия
– Низкий шум при работе

Реечная передача по осям X, Y и Z:

–  Реечная передача отличается от ШВП большей скоростью, легче переносит пыль и стружку.

– Реечная передача обеспечивает точность позиционирования и высокий срок службы узла

Высокоточные линейные направляющие
Производство Hiwin, Тайвань

Линейные направляющие Hiwin предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов.
Все направляющие соответствуют международным и европейским стандартам и производятся с непрерывным контролем качества
– Шприцевая смазка
– Плавное перемещение, тихая работа.

Изолированный датчик определения высоты инструмента

Собственная разработка, Ростов-на-Дону

– Наш датчик высоты срабатывает при давлении фрезы на площадку, расположенную на пневматическом цилиндре. С нашим датчиком корректно работают все фрезы — и металлические и алмазные!

– Мы не используем датчики, работающие на основе замыкания, так как с такими датчиками работают нормально только металлические фрезы, а алмазные фрезы не дадут замыкания и как следствие датчик в лучшем случае не сработает, а в худшем фреза его сломает.

– Сокращение времени настройки станка, внесение корректировки в управляющую программу с учетом износа инструмента.
– Удобное и точное измерение длины инструмента
– Система коррекции длины инструмента позволяет быстро менять инструмент, даже при ручной замене.

Защитные кабелеукладчики по осям X, Y и Z
Производство IGUS, Германия

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

Стойка управления ”Gorelovskiy.ru”

1. Система ЧПУ Mach3
Mach3 – многофункциональный пакет управления ЧПУ:
– Преобразование стандартного ПК в полнофункциональную станцию управления станком с ЧПУ
– Трехмерная графическая визуализация УП G-кодов
– Полностью реконфигурируемый перенастраиваемый интерфейс
– Создание пользовательских M-кодов и макросов на основе VB-скриптов
– Управление частотой вращения шпинделя
– Многоуровневое релейное регулирование
– Полноэкраннный пользовательский интерфейс

2. Шкаф управления
Собственная разработка, Ростов-на-Дону
Шкаф управления — один из основных элементов станка и от его надежности зависит дальнейшая стабильная работа станка.

Шкаф управления станком оснащен:
– системой принудительной вентиляции с фильтрирующим элементом на входе
– комплектующими ведущих мировых производителей, которые скомпонованы в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.
Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.
Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты соответствующий работе на промышленных предприятиях.

3. Беспроводная клавиатура, мышь

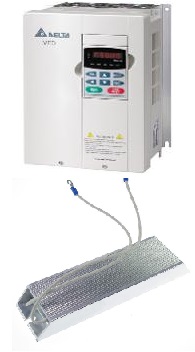

Преобразователь частоты

Производство Delta, Тайвань

Предназначен для управления шпинделем, точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу шпинделя и возможность прямого управления этим моментом.

Важно: дополнительно к преобразователю устанавливается тормозной резистор, который обеспечивает быструю остановку шпинделя и продлевает срок службы частотного преобразователя

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ (НЕ ВХОДЯТ В СТОИМОСТЬ)

Шпиндель HSD (Италия) или HQD (Китай) с автоматической сменой инструмента
Охлаждение: воздушное или жидкостное
Мощность: 5.5 или 7.5 или 9.0 кВт

Возможна установка шпинделя большей мощностью

1. Промышленный электрошпиндель с автоматической сменой инструмента:

Производство HSD (Италия)

В шпинделях компании HSD установлены специальные керамические подшипники высокого класса точности, благодаря высокой твердости и способности керамики выдерживать температуры, они служат в 5-10 раз дольше, чем стальные. Также эти подшипники проектируются для выдерживания высоких боковых нагрузок, которые всегда присутствуют при фрезерной обработке. Подшипниковые узлы, защищёны от пыли, в связи с чем не требуется смазка и чистка шпинделя на протяжении всего срока эксплуатации.
– Мощность 5,5 кВт.
– Высокая частота вращения 18 000 об/мин
– Жидкостное охлаждение
– Высокий уровень надежности.
– Низкий уровень шума.
– Долговечность.
– Сменные патроны тип ISO30

2. Линейный магазин на 10 инструментов

– Линейный магазин позволяет существенно сократить операционное время обработки и оснастить станок различным инструментом необходимым для любой обработки ваших деталей.

Лазерный сканер-дальномер

Производство Россия

– Для фрезеровки «гнутых» фасадов устанавливается лазерный сканер, который автоматически рассчитывает траекторию движения инструмента, что значительно ускоряет фрезеровку фасадов.
Уникальный алгоритм сканирования и собственная программа наложения плоского рисунка на гнутый фасад с учетом погрешности кривизны фасада

– Определение «0» заготовки по Z осуществляется с использованием лазерного дальномера

Автоматическая смазка направляющих

Производство Hiwin, Тайвань

Лубрикатор на каждой каретке для постоянной автоматической смазки, многократно увеличивающей ресурс и снижающая риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала

Cистема СОЖ

Система СОЖ (смазочно-охлаждающие жидкости) предотвращает преждевременный износ инструмента, сильный нагрев фрезы при работе с заготовками.

Набор цанг ER32 от 3 до 20 мм, всего 17 штук

Комплект патронов ISO30 – ER32, всего 10 штук
