Промышленные ЧПУ станки

Промышленные ЧПУ станки

Промышленные ЧПУ станки на нашей  фирме  «Gorelovskiy.ru» изготовляются в течении трех месяцев по обширной комплектации и различной специализации.

От промышленных станков требуется серийная производительность, высокая надежность, гарантийное обеспечение, что реализовано в наших станках.

3Д  координатным портальным фрезерным станком обработка осуществляется концевыми цилиндрическими, дисковыми и модульными фрезами имеющими три степени свободы движения инструмента продольную, поперечную и вертикальную.  Основные задачи мебельного производства этот станок выполняет, резьба барельефа, прорезная резьба, витражи. При установке углового привода с дисковой фрезой выполняется скоростной раскрой материала на прямоугольные детали.

Координатные ЧПУ станки на нашей фирме изготовляется десятками наименований и назначений точно соответствуя вашему производству. Устанавливаются дополнительные оси поворота фрезерного шпинделя, токарные приводы вращения заготовок, многоместные зажимы заготовок в комплекте с фрезерными шпинделями по числу заготовок. Многошпиндельные станки выпускаются в комплекте с креплением заготовок в токарных патронах, либо с многоместными зажимами плоских заготовок. Как правило все станки универсальные, выполняют все фрезерные операции полного цикла изготовления деталей из массива, пластика, сэндвич панелей, МДФ и композитных материалов, производят раскрой и обработку материала концевыми фрезами, дисковыми фрезами раскрой на специальных угловых приводах. Операции разметки и подгонки фурнитуры, подгонка масштаба эскиза, расчет расположения надписей и рисунков выполняются на экране компьютера быстро и с высокой точностью. Специальное программное приложение упрощает превращение загруженного графического чертежа рисунка в программу обработки всех шести поверхностей детали со всеми перемещениями рабочего и холостого хода фрезы.

Максимальная комплектация объемного фрезерования имеет два исполнения.

В первом варианте пяти координатного станка: базовые три степени движения фрезы, плюс одна дополнительная ось сервопривода поворота шпинделя и пятой управляемой координатой движения вращающейся фрезы относительно детали, является токарный сервопривод  вращения заготовки.

Во втором варианте пяти координатный станок набирается из стандартного трех координатного, добавлением двух сервоприводов на двух перпендикулярных осях поворота фрезерного шпинделя.

При каждом увеличении количества приводов движения фрезерного шпинделя, количество выполняемых операций станком резко увеличивается, повышается универсальность, а программное управление позволяет загружать его в три рабочие смены. Загруженность станка сохраняется даже при единичном производстве  различных изделий. Сохраняется высокая стоимость портального фрезерного станка на вторичном рынке.

Основной состав параметров наших станков перечислен в следующих десяти позициях. Общий объем устанавливаемых опций и их сочетаний желательно обсудить с нашими инженерами для точного совпадения установленных опций запросам  вашего производства.

1. Пост  программного управления с клавиатурой и ЖК экраном отображения расположения чертежа и команд обработки способ монтажа экрана и клавиатуры:

• стационарный на силовом шкафу

• передвижной на специальных направляющих станины

• передвижной на столике с присоединенным кабелем

• переносная клавиатура и мышка с радиоканалом

2. Сварная рама рабочего стола двойная из  квадратных труб

• рама по максимальному размеру детали

• рама по максимальному размеру стандартного листа

• рама по максимальному количеству одновременно обрабатываемых деталей

• при установке дополнительной оси поворота шпинделя, к размеру максимального размера детали добавляется  размер зоны прохода повернутого на 90 градусов шпинделя с фрезой  для обработки торцов, врезки шипов, закладных деталей и фурнитуры.

3. Размер и мощность двух  продольных направляющих для поперечного портала определяются по весу шпинделя и портала.

4. Поперечный портал с направляющими суппорта фрезерного шпинделя.

• Высота портала  по максимальной высоте заготовок, до 1500 миллиметров.

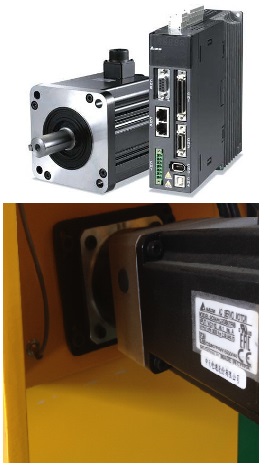

• Прецизионные приводы всех движений на сервоприводах с обратной связью.

• Скорость движения рабочего хода до 20 000 миллиметров в минуту

• Скорость движения холостого хода до 30 000 миллиметров в минуту

• Шаг перемещения фрезы 0.01миллиметра при непрерывной обработке углов с плавным торможением и разгоном по программе.

5. Фрезерный шпиндель со встроенным на выходной  оси цанговым держателем инструмента, цанги сменные под разный диаметр фрез. Фрезерных шпинделей может быть несколько. Фрезерные шпиндели могут работать в паре   как с токарным приводом вращения заготовки, так и в паре с неподвижно закрепленными заготовками, от одной до четырех, соответственно фрезерных шпинделей будет от одного до четырех.

• Рекордное  число фрезерных шпинделей в паре с токарными приводами на одном станке выпущенном нашей фирмой «Gorelovskiy.ru» достигло 15.

• Число плавно регулируемых оборотов шпинделя достигает 20 тысяч в минуту.

• опция автоматической смены инструмента интегрирована в шпиндель.

• Стойка крепления сменного инструмента на 10 позиций и стакан фиксации цанги для смены фрезы

• Пневматический цилиндр разгрузки вертикального привода от веса фрезерного шпинделя и суппорта.

• функция поворота фрезерного шпинделя  с ручной фиксацией или серво приводом.

6. Рабочий стол

• гладкий стол из 40 миллиметровой фанеры для крепления заготовок саморезами.

• Токарный патрон на сервоприводе с вращающимся центром зажима заготовки.

• стол с концентрическими пазами пневматического крепления заготовок и секторным  подключением пазов.

• алюминиевый стол с «Т» пазами.

• Две продольные направляющие для траверс

• Четыре пневматически фиксируемые поперечные траверсы с Т образными продольными пазами сверху и сбоку.

• Две переставляемых пневматических присоски на каждой траверсе с пневматической фиксацией корпуса присосок.

• Четыре пневматически выдвигаемых позиционера закрепляемых на траверсах.

7. Пневматический насос с аппаратурой поддержания стабильного разрежения мощность зависит от размеров стола или числа присосок.

8. Воздушный компрессор.

9. Устройство уборки стружки и отсоса пыли, мощность и диаметр труб зависит от мощности фрезерного шпинделя  нарезающего стружку.

10. Устройство охлаждения шпинделя.

• Сжатым воздухом от компрессора.

• Проточной водой.

Быстро меняющаяся конъюнктура рынка требует быстрой замены вида производимых изделий.  Промышленные ЧПУ станки нашей фирмы предназначены для программного введения новых видов изделий огромного сектора легкой промышленности, а особенный интерес производителей вызывает сезонная возможность регулирования массового выпуска продукции. Накопление базы данных тысяч изделий с возможностью немедленного запуска их в производство Это мебель, двери и окна, игрушки и спортивный инвентарь, лестницы и садовые скульптуры, литейные матрицы и модели.

Наша фирма Gorelovskiy.ru изготовляет координатные ЧПУ фрезерные станки отвечающие всем согласованным требованиям заказчиков. Комплектующие закупаются у лучших мировых производителей станочного оборудования напрямую.  На первом запуске оборудования заказчики обучаются управлению станком  на комплекте  стартовых фрез с цанговыми зажимами.

 Наша фирма Gorelovskiy.ru проводит гарантийное и после гарантийное обслуживание, снабжение запчастями. Срок гарантии один год. Срок гарантии на комплектующее оборудование согласно прилагаемым паспортам производителей компьютеров, приводов, шпинделей и направляющих.
