5 ти осевые обрабатывающие центры ЧПУ

Производим серийные модели пятиосевых центров ЧПУ и индивидуальные станки под заказ

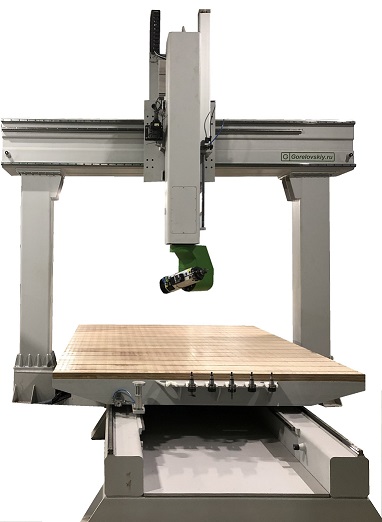

«G-2030-5S» 5 осевой чпу обрабатывающий центр    – двухосевой поворотный шпиндель (ось А +-120 град, ось С – бесконечная)   – подвижный стол, портал неподвижен, размер стола 2000х3000 мм, ход по высоте 1100 мм	«G-1020-5S» 5 осевой чпу обрабатывающий центр    – двухосевой поворотный шпиндель (ось А +-120 град, ось С – бесконечная)   – подвижный стол, портал неподвижен, размер стола 1000х2000 мм, ход по высоте 1100 мм
«G-2030-5P» 5 осевой чпу обрабатывающий центр     – двухосевой поворотный шпиндель (ось А +-120 град, ось С – бесконечная) – подвижный портал, стол неподвижен	«G-1412-5N» 5 осевой чпу обрабатывающий станок   – для обработки пенопласта, дерева, пластика    – наклонная и поворотные оси (А, С)   – возможность установки съемного рабочего стола

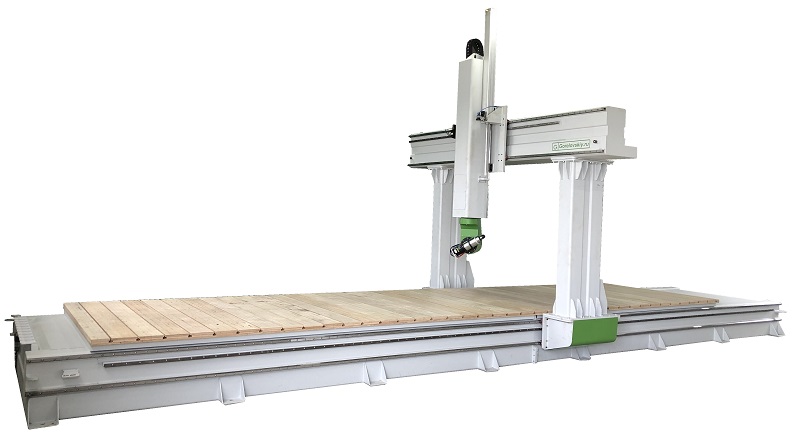

«G-2080-5S» 5 осевой чпу обрабатывающий станок    – двухосевой поворотный шпиндель (ось А +-120 град, ось С – бесконечная) – подвижный портал, стол неподвижен, размер стола 2000х8000 мм, ход по высоте 1100 мм	«G-0606-5M» 5 осевой чпу обрабатывающий станок   – для обработки металла, пенопласта, дерева   – наклонный шпиндель +- 90 град и поворотная ось 360 градусов   – размер стола 600х600 мм, ход по высоте 800 мм (опция до 1500 мм)

 Фото обрабатывающиех центров ЧПУ пятиосевых

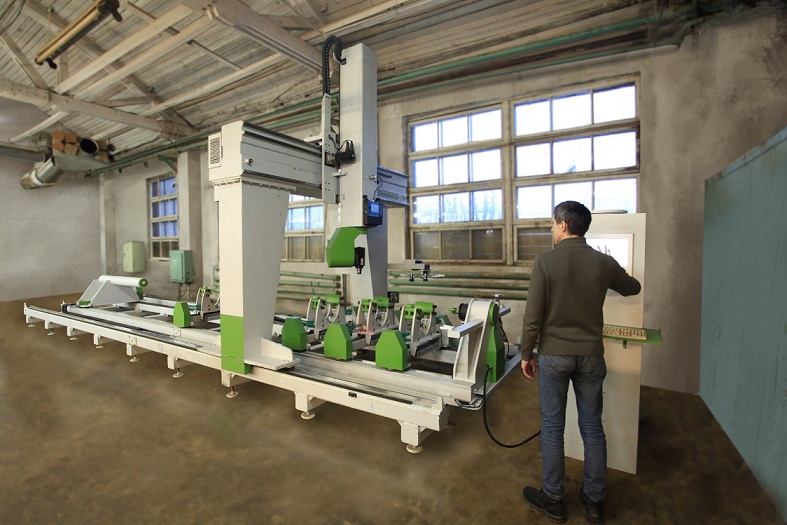

Домостроительный деревообрабатывающий центр с ЧПУ с 11 осями

Универсальный обрабатывающий центр с ЧПУ с закрытой кабиной

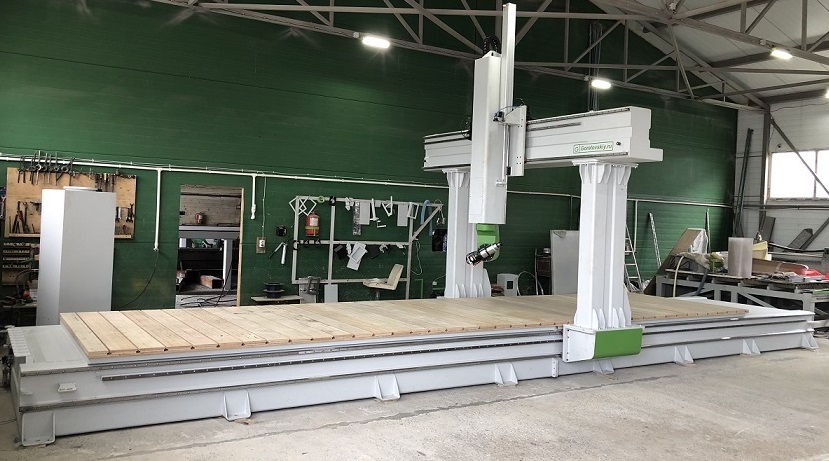

 5 координатный ЧПУ станок с рабочим полем 2000х3000 мм





Пятиосевой станок с ЧПУ с рабочей областью 1000х2000х1000 мм





Пяти осевой центр с ЧПУ со стойкой Delta, серводвигатели с абсолютными энкодерами





Обрабатывающий центр ЧПУ для больших заготовок





5 осевой ЧПУ станок



Коммерческое предложение на ЧПУ станок 5 координат с 2х осевым поворотным шпинделем

скачать «G-2030-5S»

5 и 6 координатные чпу станки с двухосевой поворотной головой используются для обработки крупногабаритных объемных форм, в литейном производстве, в строительстве, в мебельном и столярном производстве, в авто-тюнинге, в судостроении, в рекламе, в машиностроени и в других областях обработки материалов. Для фрезеровки крыльчатки турбины (лопаток пера), для производства, изготовления и обработки сложнопрофильных поверхностей (например бисков, моноколеса, импеллеры) , для различных сфер применения (энергетическая, космическая, авиационная) в космической, авиационной, энергетической промышленности, фрезеровки аэродинамических профилей с g-ускорением, роторов двигателей (монолитных дисков с лопатками)



5ти координатный ЧПУ центр с цифровой стойкой Delta

Особенности: цифровые сервомоторы с абсолютными энкодерами, шпиндель с энкодером



Видео пятикоординатного ЧПУ станка

Сборка 5 осевого станка ЧПУ

Станок ЧПУ может использоваться для различной пятиосевой обработки в том числе производства модельной оснастки (моделей) для литейного производства







Сборка пятиосевого обрабатывающего центра с закрытой кабиной



Видео 5 осевой универсальный обрабатывающий центр с большим рабочим полем



Пятикоординатный станок на базе многоосевой поворотной фрезерной головы.

За основу такой головы (башки) используется итальянский шпиндель HSD и при помощи двух волновых редукторов Nabtesco (Япония) получаем двухосевой поворотный шпиндель (вращение + наклон). Если к данной конструкции добавить поворотную (токарную) ось то получим шестикоординатный чпу станок, с помощью 6 ти осевого чпу станка можно обрабатывать, например, деревянные оцилиндрованные бревна для домостроения, которые используется при строительстве бревенчатого сруба дома.

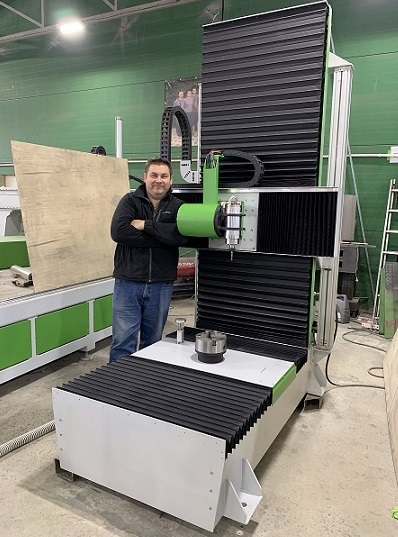

Видео чпу фрезерного 5 координатного станка с наклонной и поворотной осями











В данном станке реализована пятиосевая обработка за счет наклонно-поворотных осей, такая обработка является более простой и менее затратной (по сравнению с двухосевым поворотным шпинделем) с точки зрения покупки программного обеспечения и понимания логики всех перемещений.

Если вас заинтересовал пятиосевой или шестиосевой станок ЧПУ

обращайтесь за консультацией по разработке и производству в нашу компанию
