Бурное развитие разнообразных технологий привело к тому, что появилась реальная необходимость в создании высокоточных металлорежущих станков со специальным числовым программируемым управлением (сокращенно чпу). Такие высокотехнологичные изделия предназначены для резки металлов и последующей их максимально точной обработки. Они уже успели себя отлично зарекомендовать в деле, и их часто используют при производстве самой разнообразной продукции, к которой предъявляются высокие требования по качеству и точности.

Под системой ЧПУ понимают программные и технические средства, которые собраны в единое целое, чтобы осуществлять необходимые технологические операции с металлами. Основой такой системы является специализированное устройство с числовым программным управлением (сокращенно УЧПУ). Такое устройство передает необходимые сигналы на исполнительные механизмы станка, чтобы учитывая управляющую программу и текущую информацию об техническом состоянии обрабатываемого изделия (заготовки), получаемую в режим е реального времени при помощи особых систем измерения.

Типовой управляющей программой (сокращенно УП) называют специальные команды на стандартном языке программирования, соответствующем типовому алгоритму работы станка по комплексной обработке отдельного изделия или порезки заготовок металла.

Управляющую программу загружают в станок с системой ЧПУ, используя стандартный носитель информации, например флеш память и т.д.

Процедура изготовления деталей

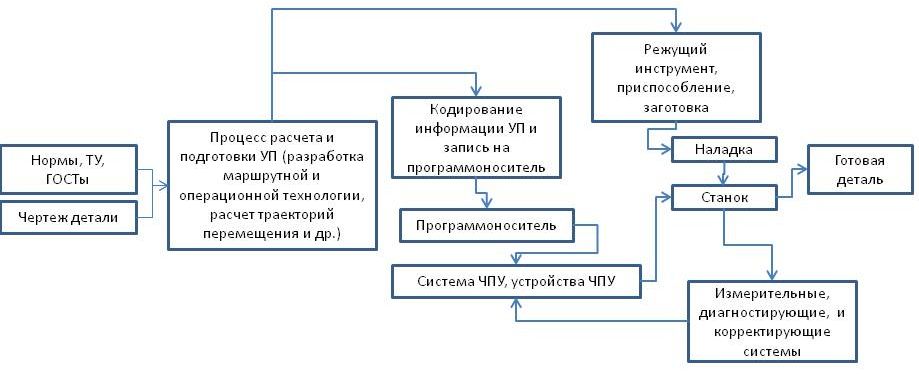

На основании инженерного чертежа изделия, а также информации из ТУ, РТМ, ГОСТов, технических параметров современных станков с ЧПУ подготавливают информационные данные для создания конкретной технологической процедуры по обработке заготовки (резки с ЧПУ), создается операционная и маршрутные процедуры, рассчитываются траектории изменения местоположения рабочих механизмов станков, осуществляется кодировка информации, а кроме этого запись кода на специальный носитель для последующего использования.

В ходе разработки конкретного технологического процесса по обработке заготовки осуществляется подбор и отладка на станках специальных режущих инструментов и приспособлений. Затем осуществляют отладку и системный контроль УП и разработанной технологической процедуры с дальнейшей тщательной обработкой на станке так называемых контрольных деталей.

Потом на основе ранее разработанной УП производиться высокоточное управление станком при создании всей партии необходимых изделий. По сути, благодаря системе резки с ЧПУ выполняется комплексное управление всеми приводами станка. В процессе управления подобными процедурами осуществляются замеры величин по передвижению рабочих инструментов станка (при помощи, так называемой обратной связи также исполняется техническая диагностика всей системы управления, режущих механизмов, важных механизмов и узлов станка, измерения обрабатываемых заготовок непосредственно на самом станке, измерения текущего положения режущих механизмов, измерения стандартных погрешностей станка для коррекции и др.).
