ЧПУ станки для плазменной резки металла на сервоприводах

Почему в наших станках используются только сервоприводы, почему мы не используем шаговые приводы?

Мы нацелены на качественное промышленное оборудование которое при необходимости должно работать 2-3 смены без остановки, в связи с этим мы не используем узлы и механизмы которые могут давать сбой при промышленной эксплуатации станков. Сервопривода позволяют избавится от различных проблем и “болезней” шаговых систем (шаговые привода используется в основном для бюджетных и домашних станков), у сервоприводов есть обратная связь и отсутствуют пропуски шагов (что характерно для шаговых приводов). Например, после пропуска шага все дальнейшие размеры деталей получат искажения, и дорогостоящий материал будет испорчен.

Наша компания разрабатывает и производит на заказ современное промышленное оборудования с ЧПУ, обеспечивает его установку в любом регионе России, берет на себя полное сервисное обслуживание. Плазменная резка – высокотехнологичный способ обработки металлов. Этот метод обработки обеспечивает высокую точность раскроя и открывает широкие возможности в обработке металлических поверхностей:

возможность обработки любых металлов, включая тугоплавкие и закаленные сплавы

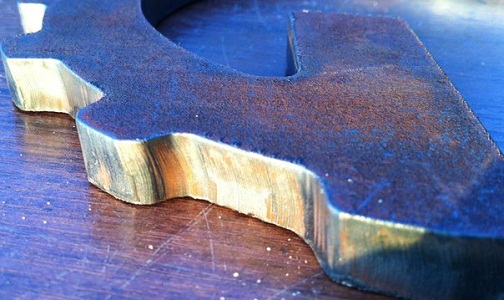

технология плазменной резки дает высокое качество среза
большой выбор возможностей при раскрое листового металла

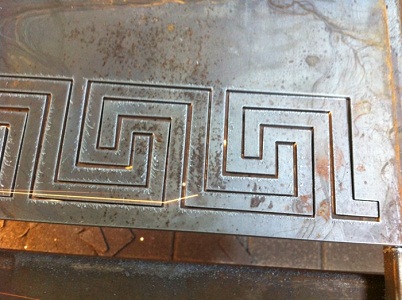

возможность резки сложных фигур по заранее заданным параметрам
плазменная резка металлов является наиболее экономичным решением по сравнению с лазерным и гидро-абразивным раскроем

«Плавающая каретка» позволяет определять «0» заготовки по Z касанием резака, двигающегося на отдельной каретке.

Система контроля высоты плазмотрона отслеживает геометрию поверхности листа, она поддерживает расстояние между режущей головкой и листом постоянным

Производим специализированные станки с индивидуальным рабочим полем:

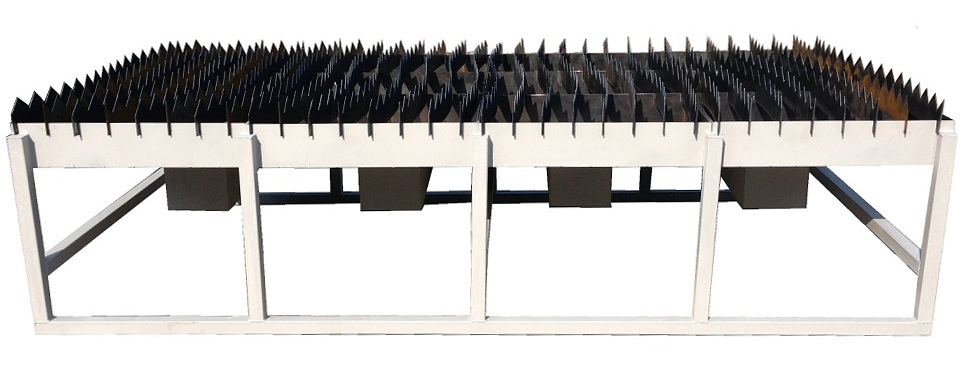

Модель «GP-2530» с рабочим полем 2500х3000, стол производится сборным для удобства транспортировки. На таком рабочем столе возможно одновременно разместить, например, 2 тонколистовых листа со стандартным размером 1250х2500 мм, такое размещение листов позволяет работать в непрерывном режиме, на одном листе производится резка металла, в это время другой лист можно убирать и менять на новый

Модели станков ЧПУ плазменной резки:

Модель станка

«GP-1530»

«GP-1540»

«GP-2030»

«GP-2060»

«GP-2530»

сборный портал

Рабочее поле

1500х3000 мм

1500х4000 мм

2000х3000 мм

2000х6000 мм

2500х3000 мм

Цена, руб с НДС

950 000 руб

1050 000 руб

1160 000 руб

по запросу

Цена на источники плазменной резки:

Модель станка	Барс 107 (Китай)	Барс 167 (Китай)	Hypertherm 65A (США)	Hypertherm 85A (США)
Гарантированная толщина качественного реза	до 17 мм	до 25 мм	до 16 мм	до 20 мм
Цена, руб с НДС	90 000 руб	150 000 руб	230 000 руб	300 000 руб

Толщина стальных труб (станина, портал) прямоугольного сечения толщиной 8-10 мм с усилением в местах сопряжения
Толщина разрезаемого металла – зависит от источника плазменной резки
Скорость позиционирования – до 20 метров в мин.
Точность позиционирования – 0,01 мм
Тип привода – сервосистема Delta + безлюфтовый редуктор (Тайвань). Что дают сервоприводы: надежность в сравнении с шаговыми системами, короткое время разгона и торможения, качественный энкодер для высокоточного позиционирования и обработки, для надежной фиксации оси Z по высоте в выключенном положении используется серводвигатель с управляемым электромагнитным тормозом.
Линейные направляющие X, Y, Z – HIWIN (Тайвань)
Тип передачи по осям X, Y, Z – шестерня-рейка
Компьютер с системой управления Mach3 + CAD и CAM программы (в комплекте)
Устройство контроля высоты плазмотрона
Узел крепления плазмотрона – “плавающая” каретка, система защиты плазмотрона от столкновений
Раскрой и раскладка – SheetCAM
Вес в зависимости от модели

Применение аппарата плазменной резки с чпу:

для плазменной резки (раскроя) металлических листов, труб, профилей
в изготовлении декоративных архитектурных элементов: лестниц, скамеек, ограждений, фасадов зданий
в производстве деталей в машино- и станкостроении, производстве промышленного оборудования;
при изготовлении металлических элементов для сборки мебели, стеллажей.
