Обработка на станках с ЧПУ видео на нашей фирме «Gorelovskiy.ru». С работой на наших станках с ЧПУ возможно познакомится на сайте, приехать на мастер-класс или познакомиться с работающими станками у наших покупателей по соглашению с ними.



Наши различные ЧПУ станки выполняют десятки разнообразных технологических операций по различным видам обработки широкого спектра материалов от древесных материалов до цветных металлов и стали:

– ЧПУ фрезерные. Фрезерная обработка плоских мебельных деталей из массива, МДФ и композитных материалов размером от поставки полного стандартного листа до размеров по согласованию с заказчиком, выполнение барельефа, прорезная резьба, врезка витражей, обработка периметра, врезка фурнитуры.



Фрезеровка на радиусного криволинейного фасада с двух сторон

(видео)





– ЧПУ фрезерные со встроенным лазером сканирования криволинейных поверхностей и нанесения барельефа на них. Фрезерная обработка мебельных деталей из массива, МДФ и композитных материалов размером от поставки полного стандартного листа до размеров по согласованию с заказчиком, выполнение барельефа, прорезная резьба, врезка витражей, обработка периметра, врезка фурнитуры.



Лазерное сканирование гнутого фасада (технология)





– ЧПУ токарные. Токарная обработка из массива, МДФ и композитных материалов балясины, кольца, колеса.

– ЧПУ комбинированные токарно-фрезерные. Обработка тел вращения, комбинация круглых и многогранных поверхностей покрытых резьбой, скульптурные колонны, колонны с прорезным рельефом, лестничные столбы в виде скульптур.



Фрезеровка 3d моделей из пенопласта (видео)





– ЧПУ холодные вакуумные прессы и ЧПУ термопрессы, склеивание сэндвич панелей, ламинирование термопластичными пленками, формование МДФ, искусственного камня, термопластичных листов.



                     Видеообзор вакуумного пресса                Видео инструкция по работе с термовакуумным прессом

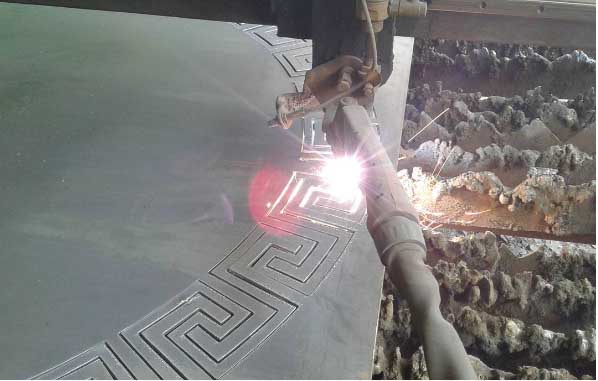

– ЧПУ плазменная резка, вырезание контура деталей из металла толщиной от 1 до 20 миллиметров, размер рабочего стола от полного стандартного листа до размеров по согласованию с заказчиком.





– ЧПУ правильно-отрезной станок. Правка и нарезание в размер, по установленному количеству и длине, проволоки толщиной от 1 до 8 миллиметров, сгибание колец диаметром от 80 до 800 миллиметров.





В зависимости от типа мебельных деталей, отличаются станки по конструкции и комплектации.

Принципиально мебельные детали делятся на три типа:

1.Плоские мебельные детали.

– Гладкие шпонированные,

– ламинированные,

– филенчатые,

– с рельефным рисунком,



2. Криволинейные мебельные детали гладкие и с рельефным рисунком:

– выпуклые,

– вогнутые,

– выпукло-вогнутые.



3. Тела вращения:

– комбинация круглых и многогранных поверхностей покрытых резьбой,

– скульптурные колонны гладкие, рельефные и с прорезной резьбой,

– лестничные столбы в виде скульптур.



Поверхность и периметр плоских мебельных деталей обрабатывается под отделку на трех координатном ЧПУ фрезерном станке. Предусматривается ручная или автоматическая смена инструмента.



Автоматическая смена инструмента на чпу станке (видео)





Поверхность криволинейных деталей обрабатывают двумя типами станков:

1. Станок для деталей с фиксированным радиусом кривизны.

2. Станок для деталей переменного, любого профиля кривизны с лазерным сканером поверхности.



Фрезерные операции, при необходимости, выполняются за две установки на лицевой и обратной поверхности деталей, обрабатывается периметр деталей, врезаются замки, ручки, навесные петли, фурнитура. Кропотливые операции разметки и подгонки фрезерных пазов, подгонка масштаба эскиза, расчет расположения рельефной резьбы выполняются на экране компьютера мгновенно и с высокой точностью.



Фиксация заготовки осуществляется несколькими способами:

– Гладкий фанерный стол и зажим саморезами.

– Гадкий стол стол с вакуумными каналами и вакуумным насосом.

– Алюминиевый стол с винтовыми зажимами.

– Фиксируемые траверсы с присосками и позиционерами.



ЧПУ станок с подвижными траверсами и пневматическими зажимами

(видео)



Полный цикл всех фрезерных и токарных операций обработки выполняет комбинированный ЧПУ токарно-фрезерный трех координатный станок с токарным сервоприводом шпинделя крепления заготовки и вращающимся центром зажима заготовки. Выполняются заказы для одновременной обработки до 15 деталей на комбинированных токарно-фрезерных станках.



Видео чпу фрезерного 5 координатного станка с наклонной и поворотной осями





Специальное программное приложение превращает из разных графических программ загруженный графический чертеж рисунка в программу обработки поверхности деталей со всеми холостыми перемещениями суппорта и фрезеровкой.



Комбинированный токарно-фрезерный станок имеет двенадцать систем:

1. Пульт программного управления полноценный компьютер с клавиатурой, ЖК экраном и рабочими программами сканирования, обработки, сохранения в базе данных .

2. Лазерный сканер поверхности изогнутых профилей, устанавливается как опция.

3. Сварная рама из квадратных труб по размеру наибольшей обрабатываемой детали или комплекта деталей из одного листа.

4. Две продольные направляющие для поперечного портала, устанавливается как опция.

5. Поперечный портал с направляющими суппорта фрезерного шпинделя, одного или двух, второй шпиндель устанавливается как опция.

6. Фрезерный шпиндель с функцией поворота ±90° оснащаемого по заказу сервоуправлением,устанавливается как опция.

7. Токарный патрон с сервоприводом и вращающимся центром зажима заготовки, устанавливается как опция.



8. Две продольные направляющие для траверс,устанавливается как опция.

– Четыре пневматически фиксируемые поперечные траверсы с Т образными продольными пазами сверху и с боку.

– Две переставляемых пневматических присоски на каждой траверсе с пневматической фиксацией присосок.

– Четыре пневматически выдвигаемых позиционера закрепляемых на траверсах.



9. Как вариант применяется:

– гладки фанерный стол для саморезов,

– стол с пневматическими каналами

– стол алюминиевый с «Т» образными пазами для крепления зажимами.

– Токарный патрон с сервоприводом и вращающимся центром зажима заготовки.



10. Пневматический насос с аппаратурой поддержания стабильного разряжения, устанавливается как опция.

11. Устройство уборки стружки и отсоса пыли.

12. Стойка крепления сменного инструмента на 10 позиций и стакана фиксации цанги при смене инструмента, для случая применения шпинделя с функцией автоматической смены и зажима цанги с инструментом, устанавливается как опция.



Портальная конструкция станка позволяет создать жесткую связь деталь-инструмент и выполнять изделия с точностью до 0,01 миллиметра. Фирменные направляющие и каретки перемещения определяют многолетний ресурс всего станка с соблюдением высокой точности.





Высокое качество обработки поверхности достигается применением концевой модульной фрезы с радиусом при вершине около 1 миллиметра, что в свою очередь требует большое количество проходов инструмента с шагом не более 1 миллиметра.





ЧПУ станки нашей фирмы «Gorelovskiy.ru» выгодно отличаются от конкурентов:

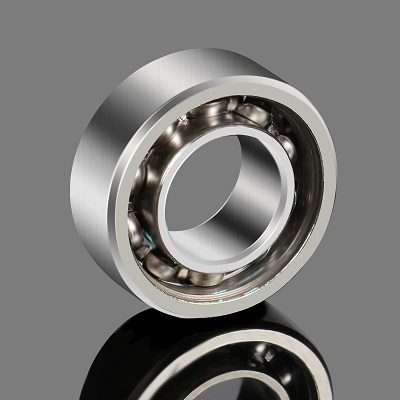

высокой производительностью, фрезерные шпиндели работают на керамических подшипниках при скоростях 20000 оборотов в минуту и не требуют замены смазки.





– сканерами сложных поверхностей.

– легкой и быстрой заменой программы рисунка фасада и отверстий под фурнитуру, практически все изделия могут быть эксклюзивными и разной формы поверхности.

– легкая и быстрая установка деталей на станке по четырем убирающимся пневматическим позиционерам,





– мгновенная фиксация вакуумными присосками на перемещаемых траверсах с пневматическими зажимами как плоских так и изогнутых заготовок,

– снижением риска человеческого фактора на сложных операциях обработки,

– огромным ресурсом высоко скоростных шпинделей, приводов, редукторов, направляющих и кареток с продуманной и надежной системой смазки,

– удачной комбинацией сервопривода фрезы и сервопривода токарного шпинделя для безграничний фантазии дизайнеров.

– ЧПУ управление отрезными станками.

– силиконовая мембрана на горячих прессах с рабочей температурой до 250°С.

– годовая гарантия и пожизненное сопровождение своих станков.



Наша фирма Gorelovskiy.ru изготовляет комбинированные токарно-фрезерные и другие ЧПУ станки отвечающие всем согласованным требованиям заказчиков. Комплектующие шпиндели с сервоприводом, редукторы, плазменные горелки, направляющие, каретки закупаются у лучших мировых производителей станочного оборудования Европы и Азии. На первом запуске оборудования заказчик обучается особенностям управления своим станком.

Наша фирма Gorelovskiy.ru проводит гарантийное и после гарантийное обслуживание, снабжение запчастями. Годовой гарантийный срок на всю продукцию. Гарантии на покупные комплектующие согласно вложенных паспортов производителей.

ЧПУ станок 4 осевой (видео)
