ПАК ЧПУ
программно-аппаратный комплекс собственного производства
9 интерполируемых осей · RTCP
Программно-аппаратный комплекс (ПАК) с ЧПУ для станков, обеспечивает:
неограниченное число осей (9 интерполируемых)
RTCP (Rotation Tool Center Point)
платы расширения
мультимодальный кастомизируемый интерфейс
автоконфигурация EtherCAT
интеграция с CAD
Высокоточное управление движением
5-осевая & многоосевая обработка
Обратная связь с ЧПУ
Plug and Play EtherCAT
Мультимодальный GUI + кастомизация
Передача данных в реальном времени
Функции
1 Фрезерование, токарка, шлифовка, аддитив, плазма, лазер, гравировка, сверление, водяная струя
2 RTCP для 5-осевых и многоосевых станков
3 Управление сервомоторами (собств. / др. производителей)
4 Обратная связь сервоприводов с ЧПУ
5 Автоопределение и конфигурация EtherCAT (Plug & Play)
6 Мультимодальный GUI + кастомизация
7 Высокоскоростная передача данных через EtherCAT
8 Визуализация траекторий и моделирование в реальном времени
9 Генерация УП с помощью встроенных мастеров
10 Автоматическая смена инструмента
11 Нарезание резьбы
12 Удалённый доступ
13 Встроенная компенсация люфтов
14 Поддержка G-кодов (ISO) + спец. функции
15 Сбор диагностических данных и логов с экспортом
16 Разработка расширений на языках высокого уровня
17 Функциональная подсветка клавиш (RGB адресные LED)
18 Аналоговый выход -10…+10В / 0…10В (программное переключение)
19 Переключение входов NPN/PNP на платах расширения
20 Защита входов/выходов от перенапряжения
Области применения
- Машиностроение
- Приборостроение
- Авиастроение
- Медицинское оборудование
- Производство прототипов
- Мелкосерийное производство
Ключевые преимущества
EtherCAT real-time
Расширяемость (Python/C++)
Защита входов/выходов
Компенсация люфтов
Подсветка клавиш (RGB LED)
Аналоговый выход -10…+10В / 0…10В
Входы NPN/PNP (переключаемые)
Защита от перенапряжения
G-код ISO + спец. функции
Диагностика + экспорт логов
Инструкция

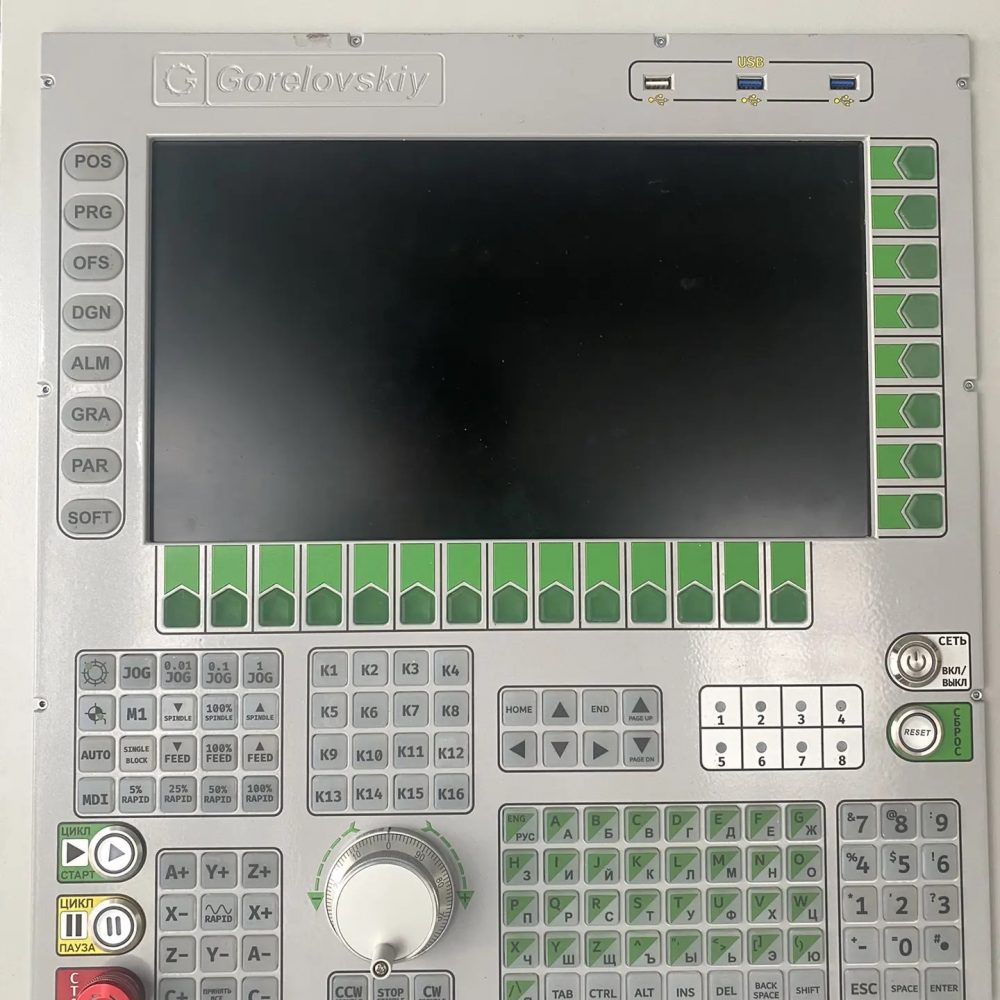

ЧПУ стойка Гореловский
Руководство по эксплуатации — настройка, калибровка, работа с пультом и типовые операции.
Инструкция_Гореловский.pdf
~ 4.2 МБ
