Преимущества ЧПУ станка на линейных двигателях: скорость, точность и ресурс без компромиссов

Традиционные фрезерно-разметочные станки с ЧПУ чаще всего строят на шарико-винтовых передачах (ШВП) или зубчатых рейках. Это проверенные, но ограниченные решения.

Видео работы станка можно посмотреть по ссылке: https://dzen.ru/video/watch/6a05af723dcba176c30bb647

Современная альтернатива — линейные двигатели (линейные сервоприводы). Они меняют правила работы: высокая скорость разметки, отсутствие износа и возможность работать «в ноль» без люфтов годами.

Разберем главные преимущества ЧПУ с линейными двигателями на реальном примере — 3-осевом станке для разметки маркером под закладные сэндвич-панелей с рабочим полем 3000×8000 мм.

Максимальная скорость и ускорение — ключ к производительности

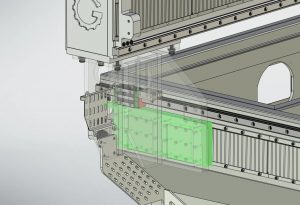

У линейного двигателя нет промежуточных звеньев (винт, гайка, редуктор, ремень). Ротор движется синхронно со статором напрямую за счет электромагнитного поля.

Что это дает на практике:

• разгон до рабочей скорости в 5–10 раз быстрее, чем у ШВП;

• мгновенные реверсы (важно для разметки «зигзаг» или частых холостых перемещений);

• стабильная скорость даже на длине 8 метров (у реечных передач появляются «волны» от погрешности нарезки).

Результат для производства сэндвич-панелей:

Ваш станок тратит меньше времени на позиционирование между точками разметки. За смену обрабатывается на 30–50% больше заготовок при той же точности.

Точность и отсутствие люфта без обслуживания

Любая механическая передача со временем изнашивается:

• у ШВП появляется люфт из-за износа гайки/винта;

• у реечной передачи — зазор между рейкой и шестерней.

Линейный двигатель не имеет механического контакта между подвижной и неподвижной частями (есть только воздушный зазор ~0,5–1 мм). Люфт отсутствует принципиально.

Ресурс работы 24/7 без техобслуживания

У ШВП и реек есть ресурс по пробегу (в километрах). Линейные двигатели не требуют смазки, регулировки зазора или замены изношенных пар.

Для станка 3000×8000 мм — это критично. Ось X (длинная) постоянно бегает от края до края. За год набегают сотни километров хода.

Факт:
Линейные двигатели работают 15–20 лет в промышленных условиях без потери характеристик. Единственная механика — направляющие (обычно шариковые или роликовые), которые тоже служат десятилетиями.

Тихая работа и отсутствие «пляшущей» каретки

На высоких скоростях реечные передачи начинают гудеть и вибрировать. ШВП свистят на определенных частотах вращения.

Линейные двигатели работают тихо (слышен только шум направляющих и вентиляторов). Это важно:

• для оператора (меньше усталости за смену);

• для качества разметки (вибрация не смазывает линию маркера);

• для работы в помещении без шумоизоляции.

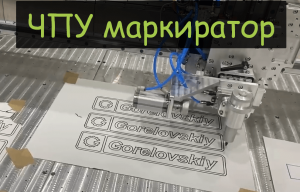

Реальный пример — ЧПУ для разметки сэндвич-панелей 3000×8000 мм

Рассмотрим станок, который полностью построен на этих принципах.

Краткие характеристики:

• Назначение: разметка маркером под закладные для сэндвич-панелей

• Рабочее поле: 3000×8000 мм

• Привод X/Y: линейные двигатели

• Сервопривода: Delta

• Серводвигатели: Hiwin

• Рабочий стол: алюминиевый вакуумный с реверсом вакуума (эффект аэрохоккея)

Посмотреть подробное описание станка можно на нашем сайте:
https://gorelovskiy.ru/product/3-axis-cnc-g-3080-3v-mpm/
