Ремонт кузнечных молотов и шаботов без выемки фундамента: уникальный ЧПУ станок 1700х3500 мм (высота 3800 мм)

Капитальный ремонт ковочного молота усилием 5 тонн и аналогичного тяжелого оборудования традиционно требует демонтажа шабота весом до 80 тонн и разрушения бетонного основания. Современное решение — использование специализированного ЧПУ станка с рабочим полем 1,7 м на 3,5 м и высотой 3,8 метра, который позволяет фрезеровать, растачивать и восстанавливать посадочные места без выкапывания фундамента. В статье разберем пример работ и технологию ремонта «на месте».

Почему классический ремонт молота требует «варварского» демонтажа?

При ремонте паровоздушных ковочных молотов (модели М132, М1340, М133, М210, М213 и др.) по традиционной технологии необходимо:

1. Полностью демонтировать молот.

2. Извлечь шабот массой 50–100 тонн.

3. Разрушить бетонную подушку фундамента.

4. Вывезти строительные отходы.

5. Залить новое основание и ждать набора прочности (до 28 дней).

Пример из практики: при капитальном ремонте молота на 5 тонн (источник: проект ООО «СО «ПРЕССМАШ») проводился демонтаж 80-тонного шабота, доработка бетона, замена дубовой подушки и полная переборка станины. Это месяцы простоя и миллионы рублей на строительные работы.

Однако сегодня существует альтернатива — мобильная расточно-фрезерная обработка на месте установки оборудования.

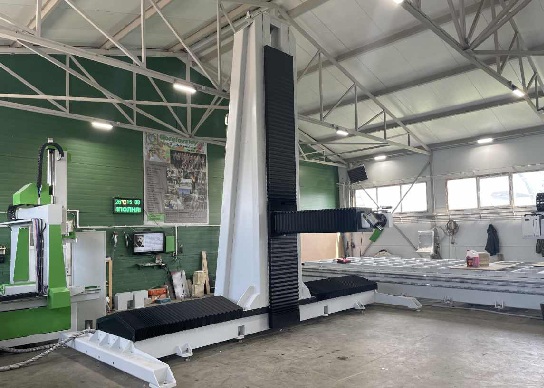

ЧПУ станок 1,7х3,5 метра (высота 3,8 м): технические возможности для ремонта молотов

Наш специализированный обрабатывающий центр с ЧПУ имеет рабочие перемещения:

• По оси X: 3500 мм

• По оси Y: 1700 мм

• По оси Z (вертикаль): 3800 мм

Эта конфигурация идеально подходит для габаритных узлов кузнечных молотов: стоек, траверс, направляющих бабы, а главное — посадочных мест шабота, которые заглублены в фундамент.

Что позволяет делать этот станок без выемки шабота?

• Фрезеровать опорную поверхность «каприза» (бетон/металл) непосредственно на месте.

• Растачивать отверстия под клинья и анкерные болты в шаботе и фундаментной плите.

• Восстанавливать геометрию подошвы молота с точностью до 0,05 мм.

• Обрабатывать вертикальные плоскости станин без их демонтажа.

Ключевое преимущество: станок собирается вокруг ремонтируемого узла. Он не требует подачи заготовки к себе — наоборот, он приезжает к молоту и фрезерует прямо в цехе, даже если шабот залит в бетон на 3 метра вглубь.

Технология ремонта шабота и станины без выкапывания фундамента

Опираясь на опыт ремонта 5-тонного молота (из открытого кейса), мы восстановили все узлы, но исключили этапы демонтажа шабота и перестройки фундамента.

Этап 1. Диагностика и дефектовка на месте

Проводится 3D-сканирование посадочных поверхностей шабота (даже если он залит в бетон). Выявляется износ, сколы, коррозия.

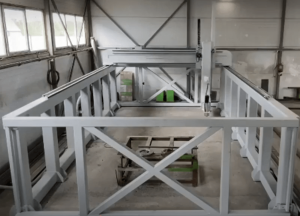

Этап 2. Сборка ЧПУ-рамы на фундаменте

Вокруг шабота монтируются направляющие нашего станка (размер поля 1,7х3,5 м). Вертикальная стойка высотой 3,8 метра позволяет обработать и подошву молота, и боковые грани шабота на глубине до 1,5 метра от уровня пола.

Этап 3. Механическая обработка без пыли и вибрации

• Фрезерование опорной плоскости под новую дубовую подушку или композитную прокладку.

• Расточка посадочных мест под клинья (согласно ГОСТ 6039-82).

• Восстановление плоскостей крепления бойков и штампов.

Этап 4. Замена дубовой подушки без подъема шабота

Благодаря точной фрезеровке верхней части шабота, мы выбираем старую деформированную древесину и устанавливаем новую подушку с боковой заводкой — без подъема многотонной чугунной тумбы.

Этап 5. Контроль и запуск

Проводятся испытания по нормам точности с изготовлением тестовой детали — как в стандартном капитальном ремонте, но без простоя на бетонные работы.
