4 осевой станок ЧПУ G-0275-4S-6K для обработки алюминивого профиля

Name: 4 осевой станок ЧПУ G-0275-4S-6K для обработки алюминивого профиля
SKU: 333-1
Availability: InStock

4х осный ЧПУ станок G-0275-4S-6K с 6 ЧПУ позиционируемыми консолями по заданной программе с пневматическими зажимами заготовки

Краткие характеристики:
– рабочее поле 200х7500 мм
– ход по оси Z=450 мм
– сервопривода Delta
– рабочий стол: Консольный – 6 ЧПУ консолей с пневозажимом
– шпиндель 9 кВт с керамическим подшипниками
– автоматическая смена инструмента с револьверным магазином
– поворотная ось шпинделя на базе японского волнового редуктора

Сравнение

Добавить в Список желаний

Артикул: 333-1 Категории: Вертикально-фрезерные станки с ЧПУ, Высокоточные скоростные станки с ЧПУ, Фрезерные станки с ЧПУ, Фрезерные станки с ЧПУ с СОЖ Метки: Вакуумный рабочий стол из полипропилена, Поворотный шпиндель (ось с) +-120 градусов, Поворотный шпиндель (ось с) +-90 градусов, Подвижный портал, Портальные, Сервоприводы, Станина из толстостенного металла, Шпиндель с автоматической сменой инструментов (автосменой), Электрошпиндель с автоматической сменой инструмента

Описание
Детали

Описание

Профессиональная стойка управления «Gorelovskiy.ru»

1. Система ЧПУ Pumotix

Pumotix - многофункциональный пакет управления ЧПУ:
- Преобразование стандартного ПК в полнофункциональную станцию управления станком с ЧПУ
- Трехмерная графическая визуализация УП G-кодов
- Создание пользовательских M-кодов и макросов на основе VB-скриптов
- Управление частотой вращения шпинделя

2. Шкаф управления оснащен:
- системой принудительной вентиляции с фильтрующим элементом на входе
- комплектующими ведущих мировых производителей, которые скомпонованы в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.
Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.
Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты соответствующий работе на промышленных предприятиях.

Портал станка Собственная разработка, Ростов-на-Дону Толщина стальных труб прямоугольного сечения толщиной 8-10 мм с усилением в местах сопряжения Изготовлен с серьезным запасом прочности, широко разнесенные направляющие перемещения шпинделя позволяют преодолевать нагрузки, возникающие при высоких скоростях резания. Особое внимание мы уделили креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.

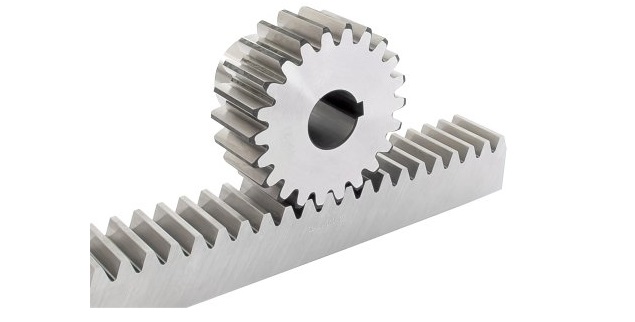

Реечная передача Реечная передача обеспечивает точность позиционирования и высокий срок службы узла

Высокоточные линейные направляющие Производство Hiwin, Тайвань Линейные направляющие Hiwin предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов. Все направляющие соответствуют международным и европейским стандартам и производятся с непрерывным контролем качества

Изолированный датчик определения высоты инструмента - Датчик высоты срабатывает при давлении фрезы на площадку, расположенной на пневматическом цилиндре. С датчиком корректно работают все фрезы — и металлические и алмазные! - Мы не используем датчики, работающие на основе замыкания, так как с такими датчиками работают нормально только металлические фрезы, а алмазные фрезы не дадут замыкания и как следствие датчик в лучшем случае не сработает, а в худшем фреза его сломает. - Система коррекции длины инструмента позволяет быстро менять инструмент, даже при ручной замене.

Защитные кабелеукладчики Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

Автоматическая смена инструмента и линейный магазин на 10 патронов Автоматическая смена инструмента осуществляется в зависимости от управляющей программы станка. Автосмена позволяет существенно экономить время на замену инструмента и уменьшить влияние человеческого фактора. Особенно автосмена актуальна при необходимости выполнения фрезеровки 1 изделия тремя и более фрезами. Линейный магазин позволяет существенно сократить операционное время обработки и оснастить станок различным инструментом необходимым для любой обработки ваших деталей.

Система пневматической подготовки воздуха

Camozzi (Италия)

Пневматическая система используется в узлах:

Управление обдува шпинделя
Датчик высоты инструмента
Компенсатор массы оси Z
Система смены инструмента

Компенсатор оси Z Для снижения нагрузки на двигатель, редуктор и шестерню применяется специальный пневматический цилиндр, который в комплексе с прецизионным редуктором (который точно отслеживает давление в цилиндре), вместе они компенсируют массу оси Z. Данная ось Z весит 120 кг, и пневматический цилиндр компенсирует 100% этого веса, таким образом если убрать двигатель то балку можно спокойно двигать рукой.

Комплект патронов – 10 штук Комплект цанг – 27 штук

Цельносварная массивная стальная станина

Собственная разработка, Ростов-на-Дону

Толщина стальных труб прямоугольного сечения толщиной 8-10 мм с усилением в местах сопряжения

Конструкция станины, созданна с учетом возникающих механических напряжений, исключает ее деформацию.

Устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Обработка станины на портальном ЧПУ станке обеспечивает точные геометрические размеры.

Рабочий стол станка представляет собой вакуумный стол из полипропилена и установленными резьбовыми футорками для крепления заготовок.

Такая конструкция дает максимальную гибкость и широкие возможности для фиксации заготовок.

Рабочий стол разделен на 5 вакуумных зон. Можно использовать различные комбинации расположения изделий на столе в зависимости от их формы и материала.

Специальная конструкция стола, который позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок.

На фото представлено отверстие для удаления воздуха с заглушкой. Заглушка требуется если вы хотите зафиксировать деталь, которая меньше самой небольшой вакуумной зоны.

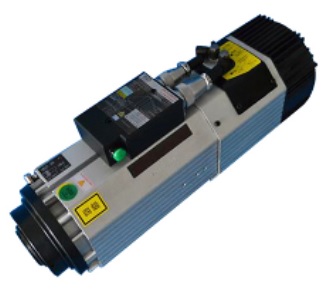

HQD шпиндель с автоматической сменой инструмента

Промышленный электрошпиндель с автоматической сменой инструмента

В шпинделях компании HQD (полный аналог итальянского шпинделя HSD) установлены специальные керамические подшипники высокого класса точности, благодаря высокой твердости и способности керамики выдерживать температуры, они служат в 5-10 раз дольше, чем стальные.
Также эти подшипники проектируются для выдерживания высоких боковых нагрузок, которые всегда присутствуют при фрезерной обработке.

Благодаря принудительному обдуву подшипниковые узлы, защищёны от пыли, в связи с чем не требуется смазка и чистка шпинделя на протяжении всего срока эксплуатации.

- Мощность 9 кВт
- Высокая частота вращения 12000-24000 об/мин
- Воздушное охлаждение
- Высокий уровень надежности.
- Низкий уровень шума.
- Долговечность
- Сменные патроны тип ISO30

Волновой редуктор Производство Nabtesco, Япония - Используется в поворотных и наклонных осях - Передаточное отношение 1:160 - Главное отличие и преимущество перед планетарными редукторами (которые используют другие производители) то, что у волновых редукторов полностью отсутствует люфт и волновые редукторы имеют высокие характеристики жесткости, что позволяет добиваться прецизионной точности при фрезеровании заготовок. Для сравнения стоимость волнового редуктора в 10-15 раз дороже планетарного редуктора.

Аспирационный кожух на шпиндель с пневматическим подъемом и опусканием

Стружкоприемник предназначен для удаления опилок и других побочных продуктов обработки из зоны резания.

Стружкоприемник крепится к шпинделю с помощью двух пневматических цилиндров.

Когда включается система асперации стружкоприемник выдвигается вниз, тем самым изолируя зону вокруг фрезы для более качественного удаления пыли.

Серводвигатели

Производство Delta, Тайвань

Короткое время разгона и торможения.

Качественный энкодер для высокоточного позиционирования и обработки

Для надежной фиксации оси Z по высоте в выключенном положении используется серводвигатель с управляемым электромагнитным тормозом.

Преимущества серводвигателей по сравнению с шаговыми двигателями
1. Возможность контролировать реальную траекторию. Для обеспечения точности мы используем прецизионные датчики обратной связи углового или линейного перемещения. В случае возникновения дополнительного напряжения на рабочий инструмент программно-аппаратный комплекс компенсирует возникающую погрешность в режиме реального времени, базируясь на показаниях датчика.
В сравнении на шаговых двигателях дополнительное напряжение (например при износе фрезы) на рабочий инструмент приводит к пропуску шагов, что в свою очередь приводит к возникновению дополнительной погрешности, которую невозможно компенсировать, это ведет к браку изделия.
2. Большая мощность, а следовательно возможность развивать высокую скорость и достаточные усилия. Высокая скорость переездов позволяет сэкономить от 30 до 70 процентов времени в зависимости от размеров рабочего поля
3. Возможность работать в режиме непрерывного реза, т.е. замедлять или ускорять систему без полной остановки, что позволяет получить гладкую кривую при резе на большой скорости. Это повышает производительность, качество работы, уменьшается износ комплектующих станка.

Косозубые прецизионные планетарные редукторы по осям Х, Y: - Для редуктора не требуется техническое обслуживание Используем более дорогие косозубые редукторы (разница в цене в 3 раза), которые в сравнении с прямозубыми имеют: - Более высокий коэффициент перекрытия зубчатого зацепления - Пониженный уровень вибрации и шума - Повышенная точность - Увеличенный срок службы - Точную, малошумную передачу движения без пульсаций момента - Увеличенный на 33% момент нагрузки - Уменьшенный люфт

Детали

Размер рабочего поля	200х75000 мм
Электрошпиндель	9.0 кВт HQD (Китай)
Перемещение шпинделя по оси Z	450 мм
Точность позиционирования	0,05 мм на 300мм
Тип передачи по осям	Оси X, Y, Z: Косозубая шестерня-рейка Apex Dynamics
Тип рабочего стола	Консольный с 6 ЧПУ позиционируемыми консолями
Поворотная ось шпинделя	+-90 градусов
Редуктор поворотной оси	Волновой редуктор Nabtesco
Тип электродвигателей перемещения	Серводвигатели Delta: Оси ХYZ – 0,7 кВт
Максимальная скорость рабочего хода, м/мин	0 – 30
Максимальная скорость холостого хода, м/мин	50
Максимальная частота вращения шпинделя, об/мин	24000
Линейный магазин автосмены инструмента	10 инструментов – Револьверный
Комплект патронов	10 патронов
Комплект цанг	27 цанг
Тип патрона	ISO30
Питание станка	380В 50Гц
Масса станка (брутто), кг	2500
Применение	Автомобилестроение, Гравировка, Деревообработка, Машиностроение, Медицинская продукция, Модельная оснастка, Производство мебели, Производство рекламы, Промышленные задачи, Раскрой, Резка, Резьба по дереву, Фрезеровка кухонных фасадов
Сфера деятельности	Мебельная промышленность, Производство изделий из 3д моделей
Материал	Алюминий, Гранит, Графит, Дерево, Камень, Композит, МДФ, Металл, ПВХ, Пенопласт, Пластик, Сталь, Фанера
Тип операции	Сверление, Фрезерно-пильные, Фрезерование, Фрезеровка и гравировка
Система пневматической подготовки воздуха	Camozzi (Италия)
Назначение	Деревообрабатывающие станки, Металлообрабатывающие станки, Металлорежущие станки, Многооперационные станки, Многофункциональные станки, Многоцелевые станки, Обрабатывающие станки, Универсальные станки
Размер	Крупногабаритные станки, Средние станки
Цена	от 2 до 4 млн руб
Система ЧПУ	Mach3
Количество осей	4-х осевые

4 осевой станок ЧПУ G-0275-4S-6K для обработки алюминивого профиля
