§ 42. НАПРАВЛЯЮЩИЕ ЭЛЕМЕНТЫ СПЕЦИАЛЬНЫХ ПРИСПОСОБЛЕНИИ
Станочные приспособления, кроме установочных и зажимных элементов, предназначенных для базирования и закрепления обрабатываемой детали, включают также направляющие элементы, предназначенные для правильной фиксации детали на
|

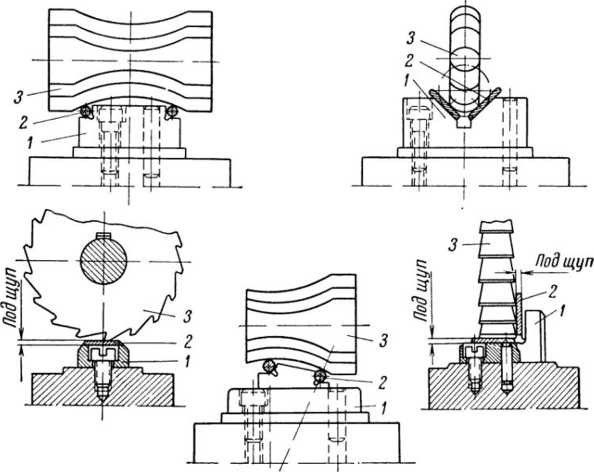

Рис. 148. Примеры применения габаритов (установов): 1 — габарит; 2 — щуп; 3 — фреза |
станке относительно фрезы и для направления фрезы в процессе обработки относительно обрабатываемой детали.
К этим элементам относятся габариты (установы) и копиры.
Габариты (установы). Габаритами (установами) называются элементы приспособления, предназначенные для точной установки фрезы на глубину и ширину обработки относительно заготовки. На рис. 148 приведены некоторые примеры применения габаритов в специальных приспособлениях. Как видно из приведенных эскизов, габарит 1 представляет собою стальную
закаленную пластинку или угольник. Габарит неподвижно закреплен на корпусе приспособления.
Для того чтобы не затупить фрезу 3 прикосновением непосредственно к габариту и обеспечить при этом точную ее установку, между поверхностью габарита и лезвием фрезы прокладывают щуп 2. Толщина щупа составляет 5 мм с допуском по скользящей посадке 2-го класса точности. Точность обработки при установке фрезы по габариту достигает 3-го класса.
Положение фрезы проверяется от габарита и от него же, как исходной базы, задаются размеры до установочных мест
приспособления для базирования обрабатываемой детали.
В том случае, когда обработку детали производят набором фрез, по габариту устанавливается только одна фреза, так как взаимное расположение набора фрез на оправке выдерживается при помощи колец и проверяется по шаблону.
Если деталь обрабатывают несколькими фрезами, закрепленными на разных шпинделях (на многошпиндельных станках), то для установки каждой фрезы необходимо иметь свою установочную плоскость (габарит) на общем габарите.
В случае, когда производят обработку одной и той же поверхности в два перехода (черновой и чистовой), для установки фрезы от одного и того же габарита применяют щупы разной толщины.
Копиры. Копирами называют элементы приспособлений, обеспечивающие при фрезеровании криволинейных контуров
соответствующее направление подачи фрезы. Подробнее о копирах см. на стр. 271, а также рис. 227 и 228.
Профиль копира изготовляется в зависимости от профиля обрабатываемой детали и диаметра обрабатывающей фрезы и рассчитывается по соответствующим формулам, которые в данном учебнике не приведены.
По материалам книги “Основы фрезерного дела С.В.Аврутин 1962г.”
