4 осевой станок ЧПУ G-2130-4VSL вакуум, автосмена, лазерное сканирование – В НАЛИЧИИ
Фрезерный чпу станок для работы с гнутыми и прямыми кухонными фасадами G-2130-4VSL и других операций. Большой рабочий стол позволяет использовать станок для множества задач по фрезеровке, гравировки изделий из дерева, пластика и других материалов
Краткие характеристики:
– рабочее поле 2100х3000 мм
– ход по оси Z=450 мм
– сервопривода Delta
– рабочий стол: вакуумный
– шпиндель 9 кВт с керамическим подшипниками
– автоматическая смена инструмента
– поворотная ось шпинделя на базе японского волнового редуктора
– лазерное сканирование поверхности заготовки
Фрезерный чпу станок для работы с гнутыми и прямыми кухонными фасадами G-2130-4VSL и других операций. Большой рабочий стол позволяет использовать станок для множества задач по фрезеровке, гравировки изделий из дерева, пластика и других материалов
Краткие характеристики:
– рабочее поле 2100х3000 мм
– ход по оси Z=450 мм
– сервопривода Delta
– рабочий стол: вакуумный
– шпиндель 9 кВт с керамическим подшипниками
– автоматическая смена инструмента
– поворотная ось шпинделя на базе японского волнового редуктора
– лазерное сканирование поверхности заготовки
Профессиональная стойка управления «Gorelovskiy.ru» 1. Система ЧПУ Mach3 Mach3 - многофункциональный пакет управления ЧПУ: 2. Шкаф управления Шкаф управления — один из основных элементов станка и от его надежности зависит дальнейшая стабильная работа станка. 3. Сенсорный экран, беспроводная клавиатура, мышь, блок бесперебойного питания |
Портал станка
Толщина стальных труб прямоугольного сечения толщиной 8-10 мм с усилением в местах сопряжения Изготовлен с серьезным запасом прочности, широко разнесенные направляющие перемещения шпинделя позволяют преодолевать нагрузки, возникающие при высоких скоростях резания. Особое внимание мы уделили креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках. |
Реечная передача Реечная передача обеспечивает точность позиционирования и высокий срок службы узла |
Высокоточные линейные направляющие Производство Hiwin, Тайвань Линейные направляющие Hiwin предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов. |
Изолированный датчик определения высоты инструмента - Датчик высоты срабатывает при давлении фрезы на площадку, расположенной на пневматическом цилиндре. С датчиком корректно работают все фрезы — и металлические и алмазные! - Мы не используем датчики, работающие на основе замыкания, так как с такими датчиками работают нормально только металлические фрезы, а алмазные фрезы не дадут замыкания и как следствие датчик в лучшем случае не сработает, а в худшем фреза его сломает. - Сокращение времени настройки станка, внесение корректировки в управляющую программу с учетом износа инструмента. |
Защитные кабелеукладчики Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве. |
Автоматическая смена инструмента и линейный магазин на 10 патронов Автоматическая смена инструмента осуществляется в зависимости от управляющей программы станка. Автосмена позволяет существенно экономить время на замену инструмента и уменьшить влияние человеческого фактора. Особенно автосмена актуальна при необходимости выполнения фрезеровки 1 изделия тремя и более фрезами. Линейный магазин позволяет существенно сократить операционное время обработки и оснастить станок различным инструментом необходимым для любой обработки ваших деталей. |
Система пневматической подготовки воздуха Camozzi (Италия) Пневматическая система используется в узлах:
|
Компенсатор оси Z Для снижения нагрузки на двигатель, редуктор и шестерню применяется специальный пневматический цилиндр, который в комплексе с прецизионным редуктором (который точно отслеживает давление в цилиндре), вместе они компенсируют массу оси Z. Данная ось Z весит 120 кг, и пневматический цилиндр компенсирует 100% этого веса, таким образом если убрать двигатель то балку можно спокойно двигать рукой. |
Комплект патронов – 10 штук Комплект цанг – 27 штук
|
Цельносварная массивная стальная станина
Толщина стальных труб прямоугольного сечения толщиной 8-10 мм с усилением в местах сопряжения Конструкция станины, созданна с учетом возникающих механических напряжений, исключает ее деформацию. Устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Обработка станины на портальном ЧПУ станке обеспечивает точные геометрические размеры. |
Рабочий стол станка представляет собой вакуумный стол из полипропилена и установленными резьбовыми футорками для крепления заготовок. Такая конструкция дает максимальную гибкость и широкие возможности для фиксации заготовок.
Рабочий стол разделен на 5 вакуумных зон. Можно использовать различные комбинации расположения изделий на столе в зависимости от их формы и материала.
Специальная конструкция стола, который позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок.
На фото представлено отверстие для удаления воздуха с заглушкой. Заглушка требуется если вы хотите зафиксировать деталь, которая меньше самой небольшой вакуумной зоны.
|
Промышленный электрошпиндель с автоматической сменой инструмента В шпинделях компании HQD (полный аналог итальянского шпинделя HSD) установлены специальные керамические подшипники высокого класса точности, благодаря высокой твердости и способности керамики выдерживать температуры, они служат в 5-10 раз дольше, чем стальные. Благодаря принудительному обдуву подшипниковые узлы, защищёны от пыли, в связи с чем не требуется смазка и чистка шпинделя на протяжении всего срока эксплуатации. - Мощность 9 кВт |
Волновой редуктор Производство Nabtesco, Япония - Используется в поворотных и наклонных осях - Передаточное отношение 1:160 - Главное отличие и преимущество перед планетарными редукторами (которые используют другие производители) то, что у волновых редукторов полностью отсутствует люфт и волновые редукторы имеют высокие характеристики жесткости, что позволяет добиваться прецизионной точности при фрезеровании заготовок. |
|
Аспирационный кожух на шпиндель с пневматическим подъемом и опусканием Стружкоприемник предназначен для удаления опилок и других побочных продуктов обработки из зоны резания. Стружкоприемник крепится к шпинделю с помощью двух пневматических цилиндров. Когда включается система асперации стружкоприемник выдвигается вниз, тем самым изолируя зону вокруг фрезы для более качественного удаления пыли. |
Серводвигатели Производство Delta, Тайвань Короткое время разгона и торможения. Качественный энкодер для высокоточного позиционирования и обработки Для надежной фиксации оси Z по высоте в выключенном положении используется серводвигатель с управляемым электромагнитным тормозом. Преимущества серводвигателей по сравнению с шаговыми двигателями |
Косозубые прецизионные планетарные редукторы по осям Х, Y:
- Для редуктора не требуется техническое обслуживание
Используем более дорогие косозубые редукторы (разница в цене в 3 раза), которые в сравнении с прямозубыми имеют:
- Более высокий коэффициент перекрытия зубчатого зацепления
- Пониженный уровень вибрации и шума
- Повышенная точность
- Увеличенный срок службы
- Точную, малошумную передачу движения без пульсаций момента
- Увеличенный на 33% момент нагрузки
- Уменьшенный люфт
|
Размер рабочего поля |
2100х3000 мм |
---|---|
Электрошпиндель |
9.0 кВт HQD (Китай) |
Перемещение шпинделя по оси Z |
450 мм |
Точность позиционирования |
0,05 мм на 300мм |
Тип передачи по осям |
Оси X, Y, Z: Косозубая шестерня-рейка Apex Dynamics |
Тип рабочего стола |
Вакуумный стол с дополнительным механическим креплением, 5 зон |
Поворотная ось шпинделя |
+-90 градусов |
Редуктор поворотной оси |
Волновой редуктор Nabtesco |
Тип электродвигателей перемещения |
Серводвигатели Delta: Оси ХYZ – 0,7 кВт |
Максимальная скорость рабочего хода, м/мин |
0 – 30 |
Максимальная скорость холостого хода, м/мин |
50 |
Максимальная частота вращения шпинделя, об/мин |
24000 |
Линейный магазин автосмены инструмента |
10 инструментов |
Комплект патронов |
10 патронов |
Комплект цанг |
27 цанг |
Тип патрона |
ISO30 |
Питание станка |
380В 50Гц |
Масса станка (брутто), кг |
2500 |
Вакуумный насос |
520 м3\час, 5.5 кВт |
Лазерный дальномер |
да |
Применение |
Авиастроение, Автомобилестроение, Гравировка, Деревообработка, Машиностроение, Медицинская продукция, Модельная оснастка, Производство гнутых фасадов, Производство мебели, Производство рекламы, Промышленные задачи, Раскрой, Резка, Резьба по дереву, Фрезеровка кухонных фасадов |
Программы для работы с фасадами |
да |
Сфера деятельности |
Мебельная промышленность, Производство изделий из 3д моделей |
Система пневматической подготовки воздуха |
Camozzi (Италия) |
Материал |
Алюминий, Гранит, Графит, Дерево, Камень, Композит, МДФ, Металл, ПВХ, Пенопласт, Пластик, Сталь, Фанера |
Тип операции |
Сверление, Фрезерно-пильные, Фрезерование, Фрезеровка и гравировка |
Назначение |
Деревообрабатывающие станки, Металлообрабатывающие станки, Металлорежущие станки, Многооперационные станки, Многофункциональные станки, Многоцелевые станки, Обрабатывающие станки, Универсальные станки |
Размер |
Крупногабаритные станки, Средние станки |
Цена |
от 2 до 4 млн руб |
Система ЧПУ |
Mach3 |
Количество осей |
4-х осевые |
Похожие товары

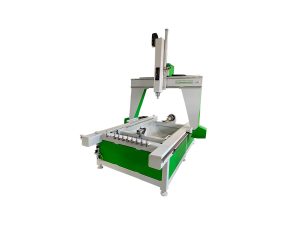

4 осевой станок ЧПУ G-1320-4t токарная ось
Станок чпу для 3д моделей людей, фигур, столбов с повортной токарной осью G-1320-4t. Станок оснащается съемным рабочим столом, на котором можно фрезеровать заготовки в плоскости, если убрать этот стол, то обработка осуществляется в токарной оси.
Краткие характеристики:
- рабочее поле 1300х2000 мм
- максимальный габарит заготовки (диаметр, длина): 1200х2000 мм
- ход по оси Z=600 мм
- сервопривода Delta
- рабочий стол: съемный
- шпиндель 5.5 кВт HSD (Италия) с керамическим подшипниками
- поворотная ось на базе японского волнового редуктора
5 осевой станок с ЧПУ G-2030-5S-DELTA
Пяти осевой ЧПУ центр G-2030-5S-DELTA для модельной оснастки, литейных стержневых ящиков, обработки моделей для формовки заготовок.
Краткие характеристики:
- рабочее поле 2000х3000 мм
- ход по осям XYZ: 2900x3900x1100 мм
- максим. габарит заготовки при 5ти осевой обработки: 2000х3000х1000 мм
- сервопривода Delta с абсолютными энкодерами
- цифровая стойка Delta NC311
- рабочий стол: фанерный с Т пазами
- специализированный малогабаритный электрошпиндель 11 кВт HSD (Италия) с энкодером.
- двухосевая поворотная голова на базе японских волновых редукторов
Станок с ЧПУ с индивидуальным оснащением (на заказ)
У нас полный цикл производства ЧПУ станков и обрабатывающих центров. Производим станки с рабочим полем от 1.5 до 10 метров в длину, есть станок с 11 осями
Стоимость станков варьируется от 1.5 до 20 млн рублей.
Для просчета станка нужно максимально подробно описать что вы хотите
- техническое задание в свободной форме
- фото, чертежи заготовок и изделий с указанием максимальных размеров заготовки, ее материала,
- требуемой производительность станка
- если есть видео станка, на который вы ориентируетесь, то пришлите его на электронную почту.
Возможно приехать на производство и обсудить возможность создания станка с техническим руководителем. Данный способ начала сотрудничества является самым продуктивным, как показала практика.
4 осевой станок ЧПУ G-1330-4S автосмена
Деревообрабатывающий ЧПУ станок с автосменой инструмента G-1330-4S с наклонной осью на базе японского волнового редуктора позволяет выполнять 3д обработку заготовок, для различных производств
Краткие характеристики:
- рабочее поле 1300х3000 мм
- ход по оси Z=450 мм
- сервопривода Delta
- рабочий стол: фанерный
- шпиндель 9 кВт с керамическим подшипниками
- автоматическая смена инструмента
- поворотная ось шпинделя на базе японского волнового редуктора
4 осевой станок ЧПУ G-2141-4 дисковая пила
ЧПУ станок для раскроя деревянных брусков, фанеры, мдф G-2141-4 с циркулярной (дисковой) пилой. Станок ЧПУ имеет 2 инструмента, 1 - шпиндель, 2 - дисковая пила. Станок оснащен поворотной осью HSD на которую устанавливается поворотный агрегат с дисковой пилой. Благодаря пиле возможна частичная замена функций форматно-раскроечного станка
Краткие характеристики:
- рабочее поле 2100х4100 мм
- ход по оси Z=450 мм
- сервопривода Delta
- рабочий стол: вакуумный
- шпиндель 10 кВт HSD (Италия) с керамическим подшипниками
- автоматическая смена инструмента
- поворотная ось HSD
- 2 поворотных агрегата HSD для работы с дисковой пилой
- позиционеры упоры для быстрого выставления "0" заготовки
- централизованная автосмазка

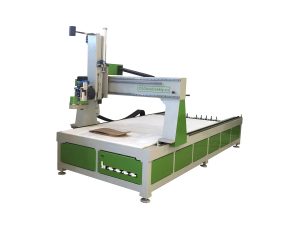

4 осевой станок ЧПУ G-1330-4VS вакуум, автосмена
