§ 59. ФРЕЗЕРОВАНИЕ МЕТОДОМ ПРОСТОГО ДЕЛЕНИЯ

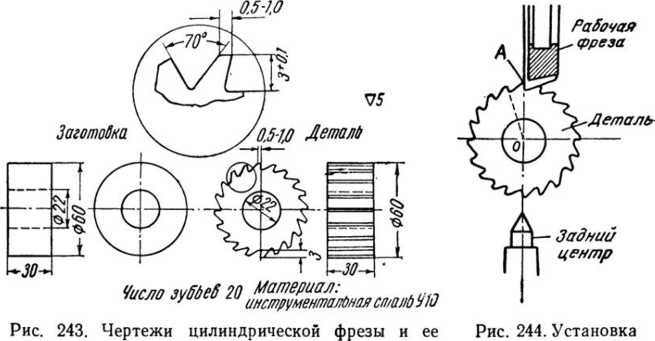

Деление при целых оборотах рукоятки. На рис. 243 изображены заготовка и отфрезерованная цилиндрическая фреза. Диаметр фрезы 60 мм, ширина 30 мм, число зубьев 20. Профиль зуба и канавки фрезы показан в увеличенном виде на рис. 243, справа, в кружке.
Для обработки наденем три заготовки на цилиндрическую’ оправку и затянем гайкой. Оправку установим в центрах делительной головки и задней бабки. Фрезерование будем производить методом простого деления.
Операция фрезерования зубьев на цилиндрической заготовке заключается в прорезании фасонных канавок на цилиндре. В этой операции новыми по сравнению с известными нам приемами являются установка рабочей фрезы относительно заготовки и метод деления.
|
|
Выбор фрезы. Так как обрабатываемая фреза имеет зубья с радиальной передней поверхностью, т. е. с передним углом, равным нулю, то выбираем рабочую одноугловую фрезу
с углом 70°, как требуется по профилю канавки. Одноугловую рабочую фрезу выбираем диаметром 60 мм с отверстием для оправки, равным 22 мм. Число зубьев рабочей фрезы z = 20.
Настройку на выбранный режим фрезерования произведем по табл. 218 «Справочника молодого фрезеровщика», принимая для обработки инструментальной стали подачу, равную 0,05 мм/зуб.
Установку рабочей фрезы по центру заготовки следует вести следующим образом: вращая маховичок вертикальной подачи, поднимают стол станка до тех пор, пока центр задней бабки не окажется на одном уровне с нижним краем рабочей фрезы. Затем, вращая маховичок поперечной подачи, передвигают стол в поперечном направлении до тех пор, пока острие центра задней бабки не совпадет с вершиной острого угла фрезы. Это обеспечит направление передней поверхности фрезеруемого зуба па радиусу.
По материалам книги “Основы фрезерного дела С.В.Аврутин 1962г.”
