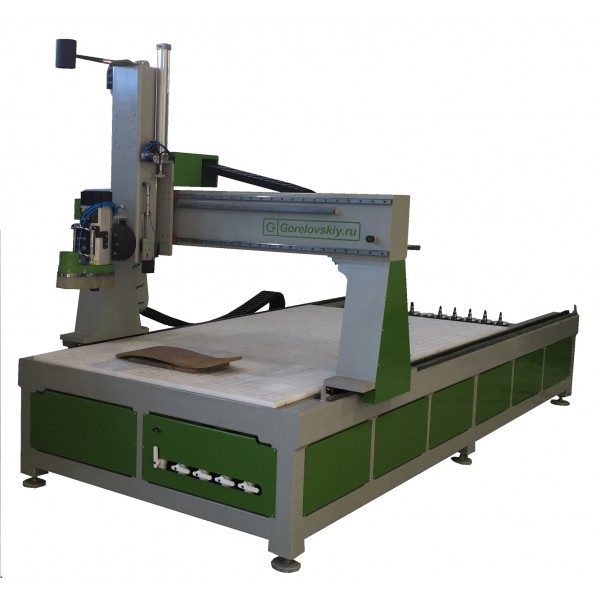

G-1328-4s (с опциями) ЧПУ станок для гнутых фасадов


		ЧПУ станок G-1328-4s по дереву 4х координатный с наклоном шпинделя +/-90 град С опциями для обработки радиусных фасадов: Вакуумный стол Лазерный дальномер Автоматическая смена инструмента
	Фото
	ОСОБЕННОСТИ
	Гнутые фасады. Определение кривизны фасада и наложение плоского рисунка на гнутый фасад:	– На стойке управление запускаем программу, по которой лазерный сканер считывает поверхность гнутого фасада с заданным шагом, определяя кривизну и погрешности траектории фасада — в стойке сохраняется файл с отсканированной поверхностью – Затем загружаем УП с плоским рисунком в стойку управления и программа автоматически производит наложение этого рисунка на отсканированную поверхность криволинейного фасада с учетом его погрешности кривизны
	Прямолинейные фасады. Программа для быстрого создания и редактирования УП	– Благодаря специальной программе значительно сокращается время на формирование УП. В программу записывают базовые параметры фасадов, инструментов и формируется УП на все фасады. – Для изменения фасада достаточно изменить один из параметров, не нужно заново заносить все данные по фасаду и инструменту.
	Гнутые фасады Варианты крепления разнообразные, несколько примеров	а) механическое крепление при помощи специальной оснастки в виде доски со скошенным краем (крепится на шпильке с гайкой) б) крепление при помощи вакуума: используются оснастки в виде деревянного щита, который присасывается к столу, на этом щите 2 профильных присоски с вакуумной канавкой, через которую присасываются фасады
	Позиционирование	– Для позиционирования по X Y размещаем заготовку в известную точку рабочего стола или определяем X и Y касанием фрезы. Для соблюдения геометрии проверяем углы. Для упрощения можно установить позиционеры-упоры (дополнительная опция)
	Автоматическая смена инструмента	– По заданной программе станок автоматически меняет инструмент, выбирая нужный из линейного магазина, – Также автоматически определяет длину инструмента с помощью специального датчика высоты
	ХАРАКТЕРИСТИКИ
	Размер рабочего поля, XY, мм	1300х2800
	Размер рабочего поля, XY, мм	Длина рабочего поля увеличена с 2500мм до 2800мм, чтобы соответствовать максимальной стороне стандартных листов ДСП и МДФ длиной 2800 мм
	Высота, Z, мм	450
	Лазерный сканер	Лазерным сканер дальномером применяется для работы: – Программы для сканирования гнутых фасадов – Программы для наложения плоского рисунка на криволинейную поверхность фасада
	Тип передачи по осям X, Y, Z	X, Y, Z шестерня-рейка
	Тип стола	Вакуумный стол из полипропилена
	Тип электродвигателя	Сервоприводы Delta с энкодером обратной связи
	Максимальная скорость рабочего хода, мм/мин	20000
	Максимальная скорость холостого хода, мм/мин	30000
	Частота вращения шпинделя, об/мин	0-24000
	Точность позиционирования	0.01 мм
	Шпиндель	Промышленный шпиндель HSD (Италия) с керамическими подшипниками! Мощность 5.5/6.6 кВт. Жидкостное охлаждение (или воздушное)
	Система смены инструмента	Автоматическая смена инструмента Линейный магазин на 10 инструментов
	Система ЧПУ	Профессиональная ЧПУ стойка “Gorelovskiy.ru”
	Напряжение, В	380 В
	Вес станка, кг	1800
	Стоимость станка, руб с НДС	цена по запросу

	КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
		Цельносварная массивная стальная станина Собственная разработка, Ростов-на-Дону Толщина стальных труб прямоугольного сечения толщиной 8-10 мм с усилением в местах сопряжения Конструкция станины, созданна с учетом возникающих механических напряжений, исключает ее деформацию. Устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Обработка станины на портальном ЧПУ станке обеспечивает точные геометрические размеры.
		Портал станка Собственная разработка, Ростов-на-Дону Толщина стальных труб прямоугольного сечения толщиной 8-10 мм с усилением в местах сопряжения Изготовлен с серьезным запасом прочности, широко разнесенные направляющие перемещения шпинделя позволяют преодолевать нагрузки, возникающие при высоких скоростях резания. Особое внимание мы уделили креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.

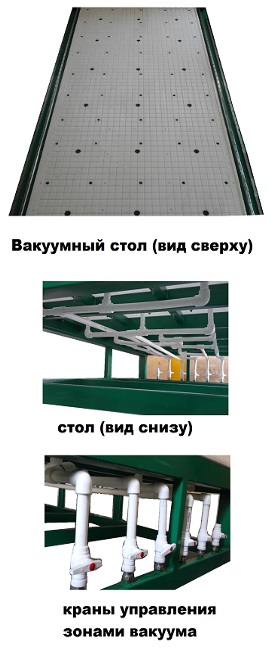

		Вакуумный стол с дополнительным механическим креплением Собственная разработка, Ростов-на-Дону Рабочий стол станка представляет собой вакуумный стол из полипропилена и установленными резьбовыми футорками для крепления заготовок. Такая конструкция дает максимальную гибкость и широкие возможности для фиксации заготовок. Рабочий стол разделен на 5 вакуумных зон. Можно использовать различные комбинации расположения изделий на столе в зависимости от их формы и материала. Специальная конструкция стола, который позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок или обгонке по периметру заготовки. Стружкоприемник с автоподъемом Стружкоприемник осуществляет защиту инструмента и эффективное удаление отходов обработки из зоны резания. Стружкоприемник оснащен автоматическим пневматическим подъемом и опусканием, которое используется при автосмене инструмента и выполняется автоматически из программы
		Автоматическая смена инструмента 1. Промышленный электрошпиндель с автоматической сменой инструмента: Производство HSD (Италия) В шпинделях компании HSD установлены специальные керамические подшипники высокого класса точности, благодаря высокой твердости и способности керамики выдерживать температуры, они служат в 5-10 раз дольше, чем стальные. Также эти подшипники проектируются для выдерживания высоких боковых нагрузок, которые всегда присутствуют при фрезерной обработке. Подшипниковые узлы, защищёны от пыли, в связи с чем не требуется смазка и чистка шпинделя на протяжении всего срока эксплуатации. – Мощность 5.5/6.6 кВт. – Высокая частота вращения 18 000 об/мин – Жидкостное охлаждение – Высокий уровень надежности. – Низкий уровень шума. – Долговечность. – Сменные патроны тип ISO30 2. Линейный магазин на 10 инструментов* – Линейный магазин позволяет существенно сократить операционное время обработки и оснастить станок различным инструментом необходимым для любой обработки ваших деталей. *Дополнительная опция (не входит в стоимость): После процесса замены инструмента линейный магазин автоматически по рельсам удаляется от рабочего стола, таким образом предусмотрена защита от возможного столкновения магазина со шпинделем во время фрезерования.

		Лазерный сканер-дальномер Для фрезеровки «гнутых» фасадов устанавливается лазерный сканер, который автоматически рассчитывает траекторию движения инструмента, что значительно ускоряет фрезеровку фасадов. Уникальный алгоритм сканирования и собственная программа наложения плоского рисунка на гнутый фасад с учетом погрешности кривизны фасада
		Серводвигатели перемещения по осям X,Y и Z: Производство Delta, Тайвань Короткое время разгона и торможения. Качественный энкодер для высокоточного позиционирования и обработки Для надежной фиксации оси Z по высоте в выключенном положении используется серводвигатель с управляемым электромагнитным тормозом. Преимущества серводвигателей по сравнению с шаговыми двигателями 1. Возможность контролировать реальную траекторию. Для обеспечения точности мы используем прецизионные датчики обратной связи углового или линейного перемещения. В случае возникновения дополнительного напряжения на рабочий инструмент программно-аппаратный комплекс компенсирует возникающую погрешность в режиме реального времени, базируясь на показаниях датчика. В сравнении на шаговых двигателях дополнительное напряжение на рабочий инструмент приводит к пропуску шагов, что в свою очередь приводит к возникновению дополнительной погрешности, которую невозможно компенсировать. 2. Большая мощность, а следовательно возможность развивать высокую скорость и достаточные усилия. Высокая скорость переездов позволяет сэкономить от 30 до 70 процентов времени в зависимости от размеров рабочего поля 3. Возможность работать в режиме непрерывного реза, т.е. замедлять или ускорять систему без полной остановки, что позволяет получить гладкую кривую при резе на большой скорости. Это повышает производительность, качество работы, уменьшается износ комплектующих станка.
		Планетарный редуктор перемещения по осям: – Масло в редукторы заливается на весь срок службы, соответственно для редуктора не требуется техническое обслуживание – Большой момент вращения – Высокоэффективная трансмиссия – Низкий шум при работе
		Реечная передача по осям X, Y и Z: – Реечная передача отличается от ШВП большей скоростью, легче переносит пыль и стружку. – Реечная передача обеспечивает точность позиционирования и высокий срок службы узла
		Высокоточные линейные направляющие Производство Hiwin, Тайвань Линейные направляющие Hiwin предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов. Все направляющие соответствуют международным и европейским стандартам и производятся с непрерывным контролем качества – Шприцевая смазка – Плавное перемещение, тихая работа.
		Изолированный датчик определения высоты инструмента Собственная разработка, Ростов-на-Дону – Наш датчик высоты срабатывает при давлении фрезы на площадку, расположенную на пневматическом цилиндре. С нашим датчиком корректно работают все фрезы — и металлические и алмазные! – Мы не используем датчики, работающие на основе замыкания, так как с такими датчиками работают нормально только металлические фрезы, а алмазные фрезы не дадут замыкания и как следствие датчик в лучшем случае не сработает, а в худшем фреза его сломает. – Сокращение времени настройки станка, внесение корректировки в управляющую программу с учетом износа инструмента. – Удобное и точное измерение длины инструмента – Система коррекции длины инструмента позволяет быстро менять инструмент, даже при ручной замене.
		Защитные кабелеукладчики по осям X, Y и Z Производство IGUS, Германия Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.
		Стойка управления ”Gorelovskiy.ru” 1. Система ЧПУ Mach3 Mach3 – многофункциональный пакет управления ЧПУ: – Преобразование стандартного ПК в полнофункциональную станцию управления станком с ЧПУ – Трехмерная графическая визуализация УП G-кодов – Полностью реконфигурируемый перенастраиваемый интерфейс – Создание пользовательских M-кодов и макросов на основе VB-скриптов – Управление частотой вращения шпинделя – Многоуровневое релейное регулирование – Полноэкраннный пользовательский интерфейс 2. Шкаф управления Собственная разработка, Ростов-на-Дону Шкаф управления — один из основных элементов станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком оснащен: – системой принудительной вентиляции с фильтрирующим элементом на входе – комплектующими ведущих мировых производителей, которые скомпонованы в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты соответствующий работе на промышленных предприятиях. 3. Беспроводная клавиатура, мышь
		Преобразователь частоты Производство Delta, Тайвань Предназначен для управления шпинделем, точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу шпинделя и возможность прямого управления этим моментом. Важно: дополнительно к преобразователю устанавливается тормозной резистор, который обеспечивает быструю остановку шпинделя и продлевает срок службы частотного преобразователя
	ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ (НЕ ВХОДЯТ В СТОИМОСТЬ)
		Автоматическая смазка направляющих Производство Hiwin, Тайвань Лубрикатор на каждой каретке для постоянной автоматической смазки, многократно увеличивающей ресурс и снижающая риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала
		Промышленный электрошпиндель с автоматической сменой инструмента + линейный магазин на 10 инструментов Производство HSD (Италия) или HQD (Китай)
		Пневматические позиционеры упоры + 49 500 р. – 3 штуки по оси Х, – 4 штуки по оси Y – Пневматический подъемопускание. Пневматические упоры для базирования заготовок позволяют значительно упростить работу оператора станка, т.к. данный процесс является достаточно трудоемким и многое зависит от оператора, на сколько точно он сможет установить заготовку на рабочую поверхность стола. Использование упоров позволяет повысить производительность на 5-15%
		Система защиты линейного магазина с инструментом Собственная разработка, Ростов-на-Дону После процесса замены инструмента линейный магазин автоматически по своим рельсам удаляется от рабочего стола, таким образом предусмотрена защита от возможного столкновения магазина со шпинделем во время фрезерования.
		Функция обдува зоны резания Собственная разработка, Ростов-на-Дону – в основном используется при металлообработке – охлаждает инструмент при высокой скорости резания. – эффективнее происходит удаление опилок из зоны резания.
		Программа ArtCam express ArtCAM Express – CAD/CAM-система для моделирования и производства художественных изделий. В ней можно быстро, легко и эффективно создать 2D-дизайны и обработать 2D и 3D-детали.
		Набор цанг ER32 от 3 до 20 мм, всего 17 штук Комплект патронов ISO30 – ER32, всего 10 штук
